Блок пожарный управления Поток-3Н
Производитель: Болид
Блок пожарный управления Поток-3Н – надежное решение для систем противопожарной защиты
Блок пожарный управления Поток-3Н предназначен для автоматического и ручного управления исполнительными устройствами в системах пожарной сигнализации и пожаротушения. Устройство эффективно используется на объектах различного типа: производственных предприятиях, складских комплексах, торговых центрах, административных зданиях и других объектах, где требуется высокая степень защиты от возгораний.
Главное преимущество Поток-3Н — простота эксплуатации и высокая надежность. Прибор обеспечивает стабильную работу в круглосуточном режиме, быстро реагирует на сигналы от пожарных извещателей и автоматически включает исполнительные механизмы (например, системы дымоудаления, пожаротушения или оповещения). Устройство легко интегрируется в существующие системы безопасности, что делает его универсальным решением для различных объектов.
Благодаря продуманной конструкции и интуитивно понятному интерфейсу, блок управления не требует сложной настройки и обслуживания. Производитель гарантирует долгий срок службы и соответствие всем современным требованиям пожарной безопасности. Поток-3Н — это уверенность в защите вашего имущества и безопасности людей.
Технические характеристики
| Контролируемые цепи (КЦ) | 18 входов |
|---|---|
| Макс. сопротивление проводов без учета оконечного сопротивления | 100 Ом |
| Мин. сопротивление между проводами КЦ или между каждым проводом и землей | 50 кОм |
| Сопротивление оконечного резистора | 4,7кОм ± 5% |
| Напряжение на каждом входе КЦ | 15 В ÷ 22 В |
| Ограничение тока при коротком замыкании КЦ | 15 мА |
| Световая индикация | 29 светодиодных индикаторов |

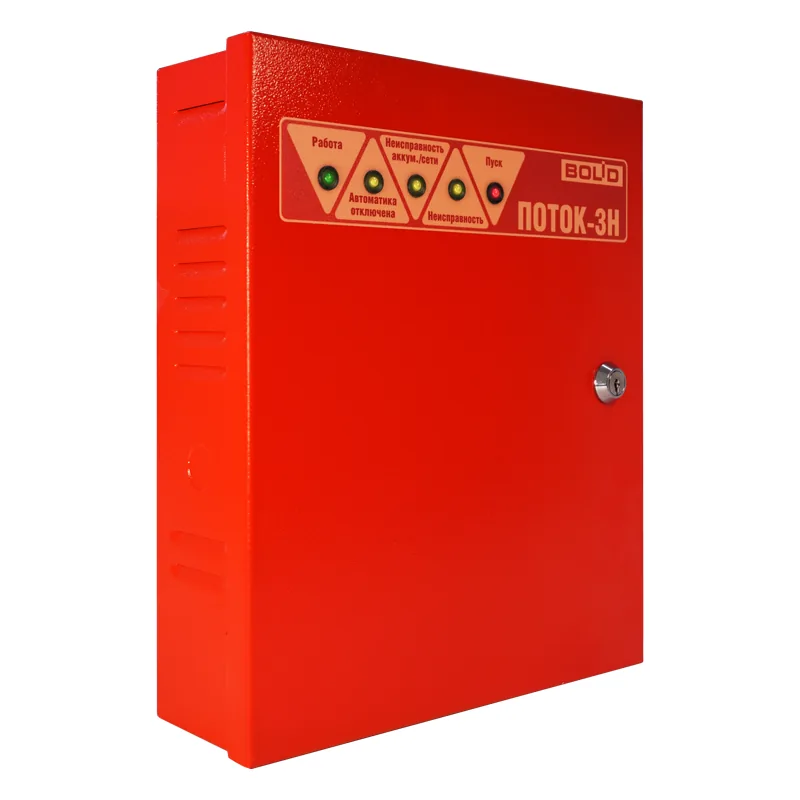

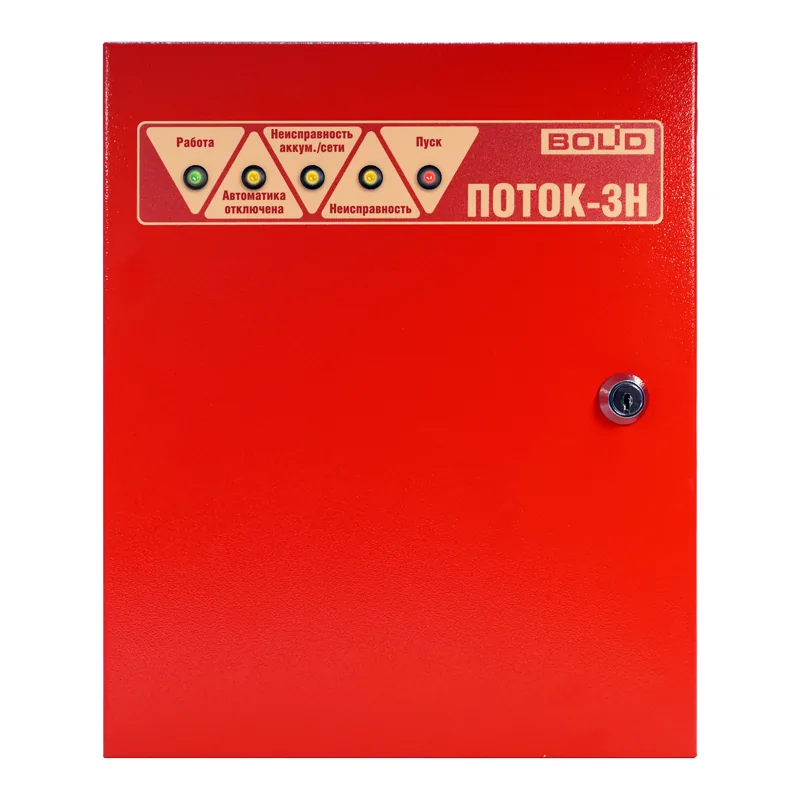

| Лицевая панель | "Работа" "Автоматика отключена" "Неисправность аккум. / сети" "Неисправность" "Пуск" |
| Внутренняя панель | 24 индикатора для расшифровки типа неисправностей |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса | микроконтакт |
| Коммуникационный порт(для работы в ИСО "Орион") | RS485-1, протокол Орион |
| Коммуникационный порт (для подключения ведомых "С2000-4" | RS485-2, протокол Орион |
| Питание прибора, основное | от 187 до 242 В (50 Гц ± 1%) |
| Питание прибора, резервное | аккумуляторная батарея, 12 В, 7А·ч |
| Выход для питания внешних устройств стабилизированным напряжением | (12 ± 2) В / 0,5 А |
| Выход для питания внешних устройств нестабилизированным напряжением | (12…20) В / 0,5 А |
| Контролируемые выходы | 4 шт. |
| Выходы управления насосами (П1, П2, П3) | 24 В, 0,14 А |
| Выход управления насосом / иным пожарным агрегатом (П4) | 24 В, 0,5 А |
| Неконтролируемые Выходы | 7 шт. |
| Реле "Пожар", "Неисправность" | 2 А, 30 V DC/0,5 А, 125 V AC |
| Реле "NO-NC-COM" (управление вентиляцией, дымоудалением и т.д) | 8 А, 30 V DC/8 А, 250 V AC |
| Выходы "НС1"…"НС4" (подключение светодиодов "Неисправность" на ШКП) | 12 В, 10 мА |
| Рабочий диапазон температур | от 0 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР30 |
| Габаритные размеры | 305х255х95 мм |
| Масса прибора | не более 6 кг (без аккумуляторной батареи) |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
