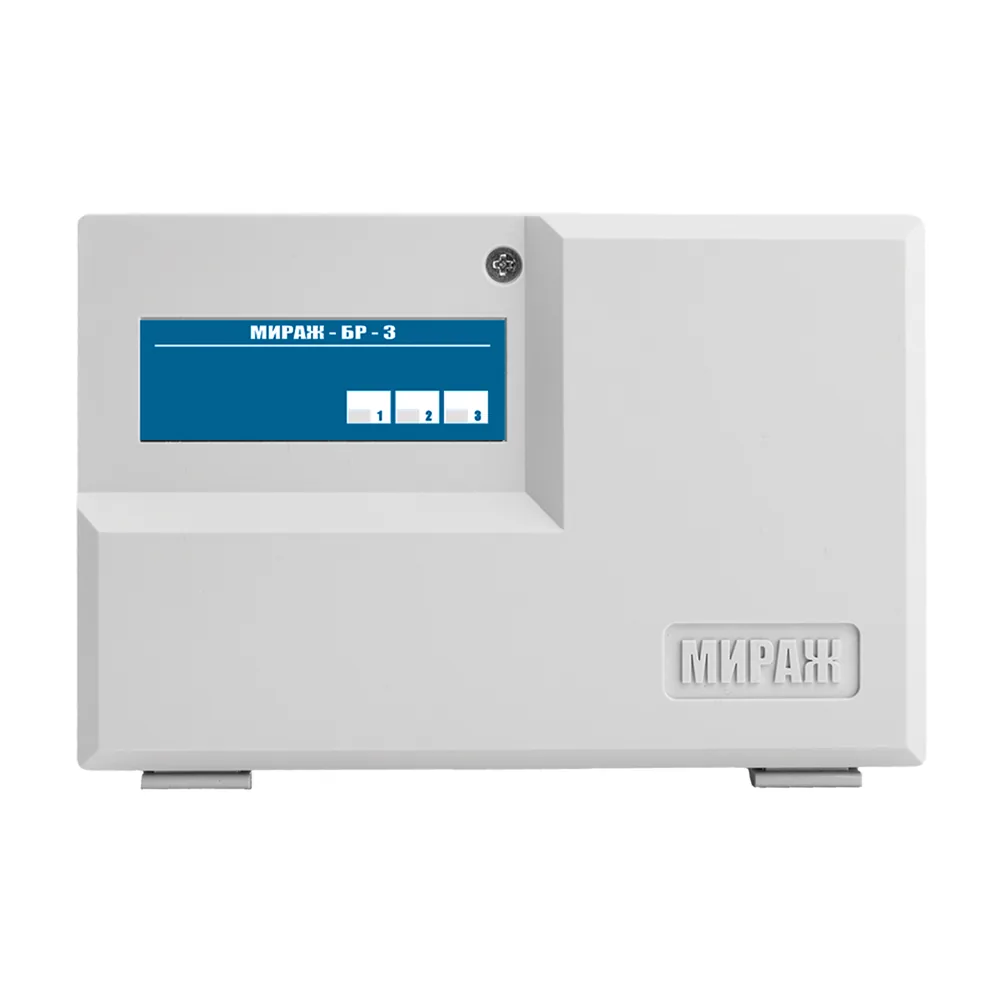

Блок реле Мираж БР-3
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Руководство по эксплуатации на блок реле Мираж-БР-3Скачать
Технические характеристики
| Название модели | Блок реле Мираж-БР-3 |
|---|---|
| Количество реле управления | 3 штуки |
| Количество индикаторов | 3 штуки |
| Номинальное напряжение на обмотки реле (контакты К1, К2, К3) | 12 В |
| Максимальное напряжение коммутации переменного тока | 250 В |
| Максимальное напряжение коммутации постоянного тока | 30 В |
| Максимальный ток коммутации переменного тока | 5 А |
| Максимальный ток коммутации постоянного тока | 10 А |
| Максимальная мощность нагрузки переменного тока | 1200 ВА |
| Максимальная мощность нагрузки постоянного тока | 280 Вт |
| Ток потребления при срабатывании одного реле | 6 мА |
| Тип индикаторов | светодиоды индикации режимов работы |
| Тип клеммных колодок | для подключения к выходам типа "открытый контакт" |
Блок реле «Мираж-БР-3» выполнен с использованием герметичных реле, что обеспечивает защиту от воздействия пыли и влажности даже при транспортировке и длительном хранении. Конструкция предусматривает открытую клеммную колодку для удобного подключения, а светодиодные индикаторы позволяют визуально контролировать состояние каждого из трёх реле в реальном времени.
Устройство предназначено для управления электрическими цепями с переменным и постоянным током в системах автоматизации, где требуется надёжная коммутация нагрузок. Благодаря компактному исполнению и минимальному потреблению тока при срабатывании блок легко интегрируется в существующие схемы без дополнительных затрат на монтаж. Особенно актуально применение в системах дистанционного управления, где важна чёткая синхронизация и визуальная обратная связь о статусе каждого канала.
