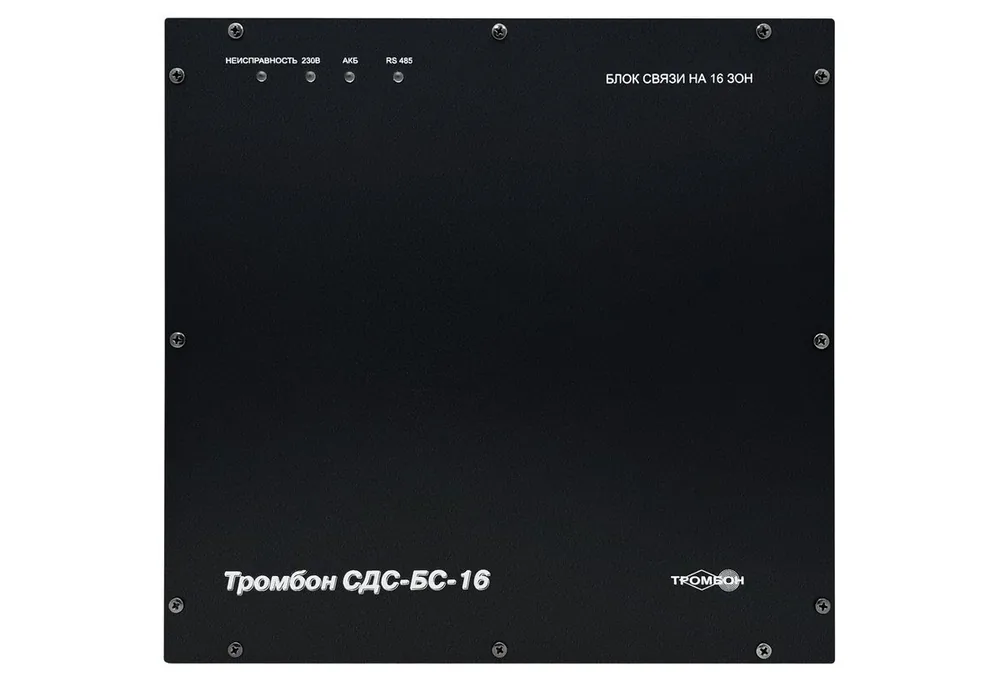

Блок связи Тромбон СДС-БС-16 исполнение 2 2440-005
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Руководство по эксплуатации Тромбон СДС-БС-16 исполнение 2Скачать
Технические характеристики
| Модель | Блок связи Тромбон СДС-БС-16 исполнение 2 2440-005 |
|---|---|
| Напряжение подключенной и исправной сигнальной линии (СЛ) | 11,3 В |
| Напряжение при коротком замыкании (КЗ) между проводниками СЛ | 8,8 В |
| Напряжение при КЗ между проводником «нижний» и землёй | 8,0 В |
| Напряжение при КЗ между проводником «верхний» и землёй | 8,3 В |
| Напряжение не подключенной или разорванной СЛ | не указано (только значение для исправной) |
| Максимальная длина контролируемой сигнальной линии (СЛ) | 300 м |
| Максимальное количество контролируемых ветвей питания (ВП) | 16 шт. |
| Количество ветвей питания (ВП) на одну автоматическую линию (АЛ) | 1 шт. |
| Габаритные размеры блока связи | 345 × 330 × 95 мм |
| Максимальный вес блока связи | 6,5 кг |
| Материал корпуса | металл |
| Рабочий диапазон температур | 0 до 40 °С |
| Степень защиты корпуса | IP20 |
| Класс электромагнитной совместимости | вторая степень жесткости по ГОСТ Р 53325-2012 |
| Класс индустриальных помех | класс Б по ГОСТ Р 30805.2 |
Блок связи Тромбон СДС-БС-16 исполнение 2 — защищённое решение для промышленных систем с высоким уровнем помех
Устройство разработано специально для использования в условиях промышленных объектов, где требуется стабильная работа в среде с сильными электромагнитными помехами. Блок соответствует нормам индустриальных помех класса Б по ГОСТ Р 30805.22, что гарантирует надёжность передачи данных даже при неблагоприятных внешних условиях.
Основное назначение — обеспечение связи между автоматизированными линиями (АЛ) и верхним уровнем управления (ВП). Благодаря индивидуальной настройке опорных напряжений для каждой линии, блок выполняет контроль её исправности и корректный вызов данных из АЛ в сторону пульта управления (ПД). Это позволяет минимизировать риск сбоев и обеспечивает надёжную интеграцию с автоматизированными системами.
Гибкость настройки и соответствие стандартам делают устройство незаменимым для объектов с высокими требованиями к надёжности связи, например, в производственных цехах с интенсивными электромагнитными нагрузками.
