Магнито-Контакт · Охранно-пожарная сигнализация

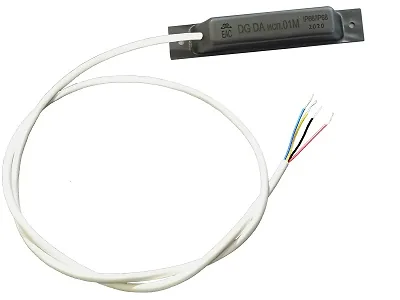

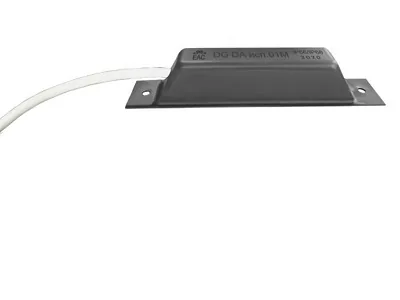

Датчик положения магнитогерконовый DG DA
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
ПаспортСкачать
Технические характеристики

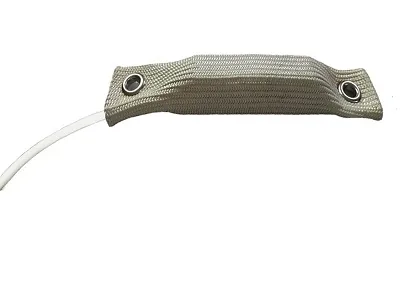

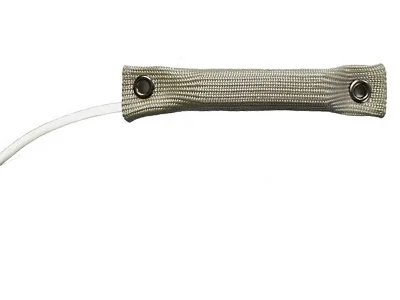

| Корпус из нержавеющей стали 12х18Н10Т ГОСТ 19904-90 | Корпус из нержавеющей стали 12х18Н10Т ГОСТ 19904-90 в стеклотканевой оболочке |
|---|---|
| DG DA исп.00 | - нормально разомкнутый - накладной на металл (магнитоактивный) - контакты замкнуты на расстоянии 25 мм - контакты разомкнуты на расстоянии 45 мм |
| DG DA исп.01 | - переключающий - накладной на металл (магнитоактивный) - контакты переключены на расстоянии 20 мм - контакты не переключены на расстоянии 30 мм |
| DG DA исп.00М | - нормально разомкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты переключены на расстоянии 20 мм - контакты не переключены на расстоянии 30 мм |
| DG DA исп.01М | - нормально замкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты замкнуты на расстоянии 25 мм - контакты разомкнуты на расстоянии 45 мм |
| Коммутируемый ток, А | до 0.25 |
| Коммутируемое напряжение, В | до 72 |
| Сопротивление замкнутых контактов, Ом, не более | 0.5 |
| Габаритные размеры, мм | датчика - 100 х 17.2 х 15 магнита - 100 х 17.2 х 15 |
| Конструктивное исполнение | 2-х блочный |
| Допуск соосности крепления датчика и магнита, мм | 5 |
| Длина вывода | не менее 500 мм* (* по согласованию с потребителем датчики могут изготавливаться с длиной вывода, отличающейся от указанного, что оговаривается в договоре на поставку). |
| Масса, кг, не более | датчика - 0,022 магнита - 0,02 |
| Степень защиты оболочки по ГОСТ 14254 | IP66/IP68 |
| Диапазон температур, °C | от -45 до +50 |
| Относительная влажность | 98% при 35°C |
| блок геркона | 1 шт. |
| блок магнита | 1 шт. |
| паспорт | 1 шт. на транспортную тару |
Магнитогерконовый датчик DG DA с универсальной компоновкой для точного контроля положения
Отличительной особенностью модели DG DA является возможность точного позиционирования магнита относительно датчика без необходимости сложной настройки — крепежные отверстия магнита совместимы с исполнениями 20, 21, 20М, 21М, что упрощает монтаж в системах с ограниченным пространством. Датчик предназначен для бесконтактного обнаружения перемещений и фиксации положения объектов, работая на основе герконового переключателя с сухим контактом.
Основное назначение — автоматическое управление механизмами, где требуется надёжное срабатывание при приближении или удалении магнита, например, в системах охранной сигнализации (детекция открытия дверей или окон) или технологических линиях (контроль положения заслонок, шторок, клапанов). Благодаря герконовой технологии исключается износ контактов, а простота конструкции обеспечивает долгий срок службы без дополнительного обслуживания.
Модель соответствует требованиям ПАШК.425119.157ТУ, что подтверждает её пригодность для промышленного применения.
