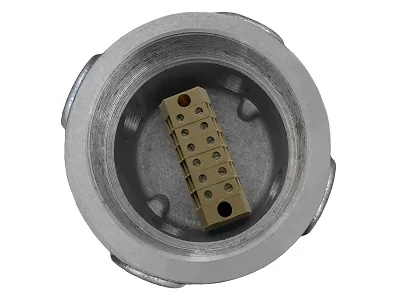

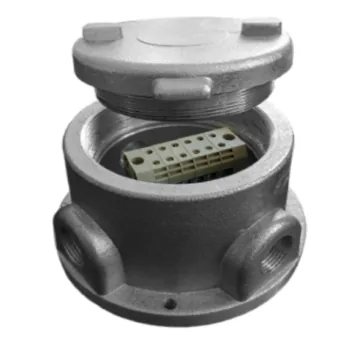

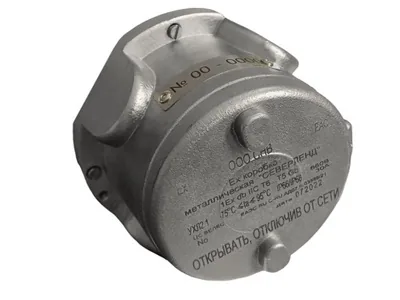

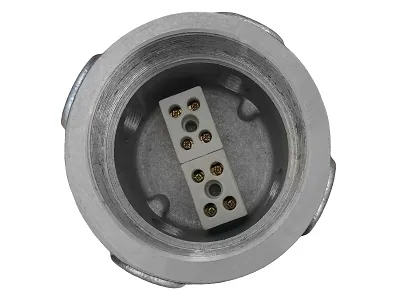

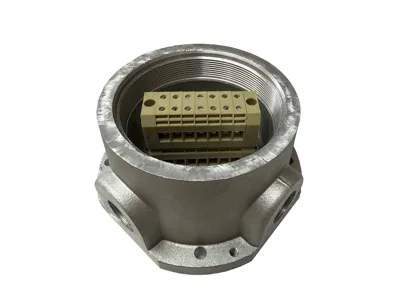

Ex-коробка металлическая «СЕВЕРЛЕНД»
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Сертификат соответствия требованиям Технического регламента ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU С-RU.АД07.В.03588/21 срок не указанСкачать
-
Сертификат соответствия требованиям ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, на 1 категорию сейсмостойкости по НП-031-01 № РОСС RU.АМ05.Н09826 срок не указанСкачать
-
Сертификат соответствия требованиям Технического регламента ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.ВН02.В.01134/26 срок не указанСкачать
Технические характеристики
| Тип кабельного ввода МКВ | Условное обозначение |
|---|---|
| Открытая прокладка кабеля | МКВ М20К |
| Труба с резьбой G1/2 | МКВ М20Т1/2 |
| Труба с резьбой G3/4 | МКВ М20Т3/4 |
| Металлорукав РЗЦ 10мм | МКВ М20КМ10 |
| Металлорукав РЗЦ 12мм | МКВ М20КМ12 |
| Металлорукав РЗЦ 15мм | МКВ М20КМ15 |
| Бронированный кабель | МКВ М20В |
| Борнированный кабель с двойным уплотнением | МКВ М20В2 |
| Металлорукав РЗЦ 20мм | МКВ М25КМ15 |
| Тип кабельного ввода МКВМ | Условное обозначение |
| Код исполнения | Присоединительная резьба |
| ВН16 | M16x1.5-6g |
| ВН20 | M20x1.5-6g |
| ВН25 | M25x1.5-6g |
| ВН3/8 | 3/8" NPT |
| ВН1/2 | 1/2" NPT |
| ВН3/4 | 3/4" NPT |
| 16D3/8 | G 3/8 |
| 20D1/2 | G 1/2 |
| 25D3/4 | G 3/4 |
| 16Мр12 | МРПИ12 Р3ЦХ12 РЗЦП12 |
| ВН3/8Мр12 | 3/8" NPT |
| 20Мр15 | МРПИ15 Р3ЦХ15 РЗЦП15 ГЕРДА15 |
| ВН1/2Мр15 | 1/2" NPT |
| 20Мр16 | ГЕРДА16 |
| ВН1/2Мр16 | 1/2" NPT |
| 20Мр18 | Р3ЦХ18 РЗЦП18 ГЕРДА18 |
| ВН1/2Мр18 | 1/2" NPT |
| 20Мр20 | МРПИ20 Р3ЦХ20 РЗЦП20 ГЕРДА20 |
| ВН1/2Мр20 | 1/2" NPT |
| 20Мр22 | Р3ЦХ22 ГЕРДА22 |
| ВН1/2Мр22 | 1/2" NPT |
| 20Мр25 | МРПИ25 Р3ЦХ25 РЗЦП25 ГЕРДА25 |
| ВН1/2Мр25 | 1/2" NPT |
| 25Мр20 | МРПИ20 Р3ЦХ20 РЗЦП20 ГЕРДА20 |
| ВН3/4Мр20 | 3/4" NPT |
| 25Мр22 | Р3ЦХ22 ГЕРДА22 |
| ВН3/4Мр22 | 3/4" NPT |
| 25Мр25 | МРПИ25 Р3ЦХ25 РЗЦП25 ГЕРДА25 |
| ВН3/4Мр25 | 3/4" NPT |
| 25Мр32 | МРПИ32 Р3ЦХ32 РЗЦП32 ГЕРДА32 |
| ВН3/4Мр32 | 3/4" NPT |
| ВА16 | M16x1.5-6g |
| ВА20 | M20x1.5-6g |
| ВА25 | M25x1.5-6g |
| ВА3/8 | 3/8" NPT |
| ВА1/2 | 1/2" NPT |
| ВА3/4 | 3/4" NPT |
| ВА20Мр25 | M20x1.5-6g |
| ВА1/2Мр25 | 1/2" NPT |
| ВА25Мр32 | M25x1.5-6g |
| ВА3/4Мр32 | 3/4" NPT |
| ВА20D3/4 | M20x1.5-6g |
| ВА1/2D3/4 | 1/2" NPT |
| ВА25D1 | M25x1.5-6g |
| ВА3/4D1 | 3/4" NPT |
| А16-20 | M16x1.5-6g |
| А20-25 | M20x1.5-6g |
| А25-32 | M25x1.5-6g |
| А20-16 | M20x1.5-6g |
| А25-20 | M25x1.5-6g |
| А3/8-16 | 3/8" NPT |
| А1/2-20 | 1/2" NPT |
| А3/4-25 | 3/4" NPT |
| Р16 | M16x1.5-6g |
| Р20 | M20x1.5-6g |
| Р25 | M25x1.5-6g |
| Р3/8 | 3/8" |
| Р1/2 | 1/2" |
| Р3/4 | 3/4" |
| Маркировка взрывозащиты | 1Ех db IIC T6...T5 Gb Х или 1Ех db IIC T6...T3 Gb Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011) |
| Габаритные размеры, мм | Ø117 х 85 |
| Внутренние размеры, мм | Ø76 х 55 |
| Масса (без вводов) не более, кг | 1.26 |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы | не менее 10 лет |
| Степень защиты оболочки по ГОСТ 14254 | IP66/IP68 |
| Климатические исполнение по ГОСТ 15150 | УХЛ2 |
| Внутренний полезный объем, см 3 | 248 |
| Класс изделия по степени защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | III |
| Ех коробка металлическая «СЕВЕРЛЕНД» | 1 шт |
| спец ключ | 1 шт |
| паспорт | 1 шт |
| упаковка | 1 шт |
Металлическая Ex-коробка «СЕВЕРЛЕНД» для систем охранной сигнализации
Коробка предназначена для монтажа и защиты оборудования в системах пожарной и охранной сигнализации, а также в электропроводке с повышенными требованиями к взрывобезопасности. Устройство разработано для интеграции с датчиками, пультами управления и кабелями в помещениях с взрывоопасной средой, где требуется защита от внешних воздействий и коррозии.
Основное назначение — защита соединений и узлов от механических повреждений, влаги и агрессивных сред, что особенно важно в условиях промышленных объектов или складских помещений с опасными веществами. Корпус изготовлен из металла, что обеспечивает высокую степень герметичности и стойкость к внешним факторам, подтверждённую сертификацией по ГОСТ Р и протоколами испытаний.
Коробка соответствует требованиям взрывобезопасных систем и прошла проверку в аккредитованных лабораториях, что гарантирует её надёжность в экстремальных условиях. Подходит для монтажа на стенах, потолках или в штробах, обеспечивая долговечность и защиту проводки в зонах с повышенными рисками.
