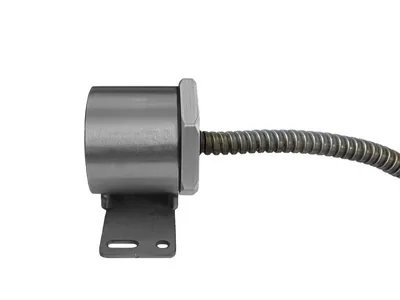

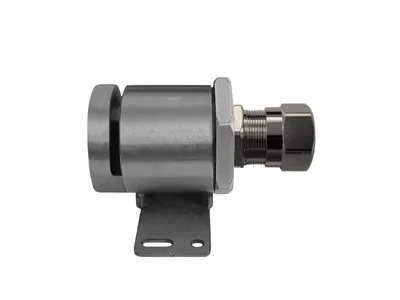

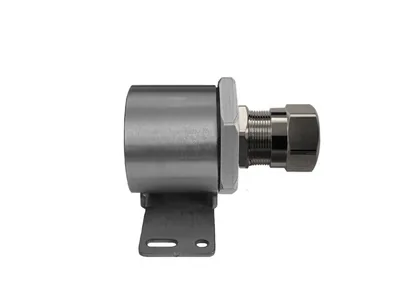

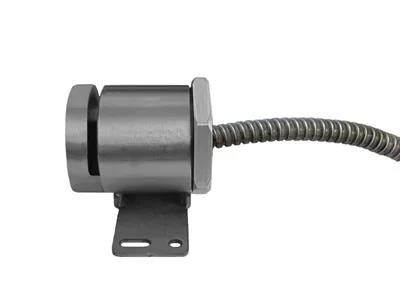

Извещатель охранный моноблочный точечный магнитоконтактный взрывозащищённый Ех ИО 102/1 «МОНОБЛОК»
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
ПаспортСкачать
Технические характеристики
| Наименование изделия | Тип применяемого геркона |
|---|---|
| Ех ИО 102/1 Т Ех ИО 102/1 Щ | Переключающий |
| Ех ИО 102/1 Т (вывод) Ех ИО 102/1 Щ (вывод) | Постоянно присоединенный кабель |
| Переключены | Не переключены |
| 2 и менее | 7 и более |
| Конструктивное исполнение | моноблочный |
| Габаритные размеры, мм | 70х60х40 (Ех ИО 102/1-Т), 70х60х50 (Ех ИО 102/1-Щ, без учета кабельного ввода) |
| Масса, не более, кг | 1.0 (Моноблок Т), 1.1 (Моноблок Щ) |
| Температура эксплуатации, °C (при относительной влажности воздуха до 93% при температуре +40°C) | от -60 до +70 (для Т6) |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы, не менее, лет | 8 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP68 |
| Длина кабеля*, мм (* по требованию потребителя возможна поставка датчиков с любой длиной кабеля) | 1000 |
| Сопротивление разомкнутых контактов не менее, кОм | 200 |
| Сопротивление замкнутых контактов не более, Ом | 0.16 |
| Сечение подключаемых проводов, мм 2 | от 0.35 до 1.5 |
| Коммутационные электрические параметры 1Ex db IIC T6 Gb X/ PB Ex db I Mb X | В составе искробезопасных цепей (0Ex ia IIC T6 Ga X/PO Ex ia I Ma X) |
| Максимальные входные параметры | Значение |
| Ех ИО 102/1 «МОНОБЛОК» | напряжение, В ток, А мощность, Вт |
| Тип кабельного ввода МКВ | Условное обозначение |
| Открытая прокладка кабеля | МКВ М8 К |
| МКВ М10 К | 3-5 |
| МКВ М12 К | 3-6 |
| МКВ М16 К | 4-8 |
| МКВ М20 К | 8-12 |
| МКВ М25 К | 11-16 |
| Прокладка кабеля в трубе | МКВ М8 Т1/16 |
| МКВ М8 Т1/8 | 2-4 |
| МКВ М10 Т1/8 | 3-5 |
| МКВ М10 Т1/4 | 3-5 |
| МКВ М12 Т1/8 | 3-5 |
| МКВ М12 Т1/4 | 3-6 |
| МКВ М12 Т3/8 | 3-6 |
| МКВ М16 Т1/4 | 4-8 |
| МКВ М16 Т3/8 | 4-8 |
| МКВ М16 Т1/2 | 4-8 |
| МКВ М20 Т3/8 | 8-10 |
| МКВ М20 Т1/2 | 8-12 |
| МКВ М20 Т3/4 | 8-12 |
| МКВ М25 Т3/8 | 11-14 |
| МКВ М25 Т1/2 | 11-14 |
| МКВ М25 Т3/4 | 11-16 |
| Бронированный кабель | МКВ М8 В |
| МКВ М10 В | 3-5 |
| МКВ М12 В | 3-6 |
| МКВ М16 В | 4-8 |
| МКВ М20 В | 8-12 |
| МКВ М25 В | 11-16 |
| Кабель в металлорукаве | МКВ М8 КМ4 |
| МКВ М8 КМ6 | 2-4 |
| МКВ М10 КМ4 | 3-5 |
| МКВ М10 КМ6 | 3-5 |
| МКВ М12 КМ4 | 3-4 |
| МКВ М12 КМ6 | 3-6 |
| МКВ М12 КМ8 | 3-6 |
| МКВ М16 КМ4 | 4 |
| МКВ М16 КМ6 | 4-6 |
| МКВ М16 КМ8 | 4-8 |
| МКВ М16 КМ10 | 4-8 |
| МКВ М16 КМ12 | 4-8 |
| МКВ М20 КМ8 | 8 |
| МКВ М20 КМ10 | 8-10 |
| МКВ М20 КМ12 | 8-12 |
| МКВ М20 КМ15 | 8-12 |
| МКВ М20 КМ16 | 8-12 |
| МКВ М25 КМ12 | 11-12 |
| МКВ М25 КМ15 | 11-14 |
| МКВ М25 КМ16 | 11-16 |
| МКВ М25 КМ18 | 11-16 |
| МКВ М25 КМ20 | 11-16 |
| Извещатель Ех ИО 102/1 «МОНОБЛОК | 1 шт |
| Паспорт | 1 шт |
Защита взрывоопасных зон: когда стандартные датчики не подходят
На объектах с пожаро- и взрывоопасными средами, например, в газораспределительных станциях или химических лабораториях, обычные магнитоконтактные извещатели не обеспечивают достаточной безопасности. Ех ИО 102/1 «МОНОБЛОК» решает эту задачу — он совмещает компактность моноблочного исполнения с взрывозащитой по стандартам АТФЕ, что позволяет устанавливать его в зонах с повышенным риском.
Устройство срабатывает только при строго определённом расстоянии между магнитной пластиной и датчиком (от 2 до 7 мм), исключая ложные сигналы. Благодаря моноблочной конструкции его легко монтировать на дверных или оконных проёмах, где требуется надёжная фиксация без дополнительных креплений. Компактные размеры (до 70×60 мм) и масса до 1 кг упрощают установку в ограниченных пространствах, например, в узких проходах или на технических коммуникациях.
Подходит для систем, где важна не только защита, но и соответствие строгим нормам взрывопожароопасных производств.
