Спецприбор · Охранно-пожарная сигнализация

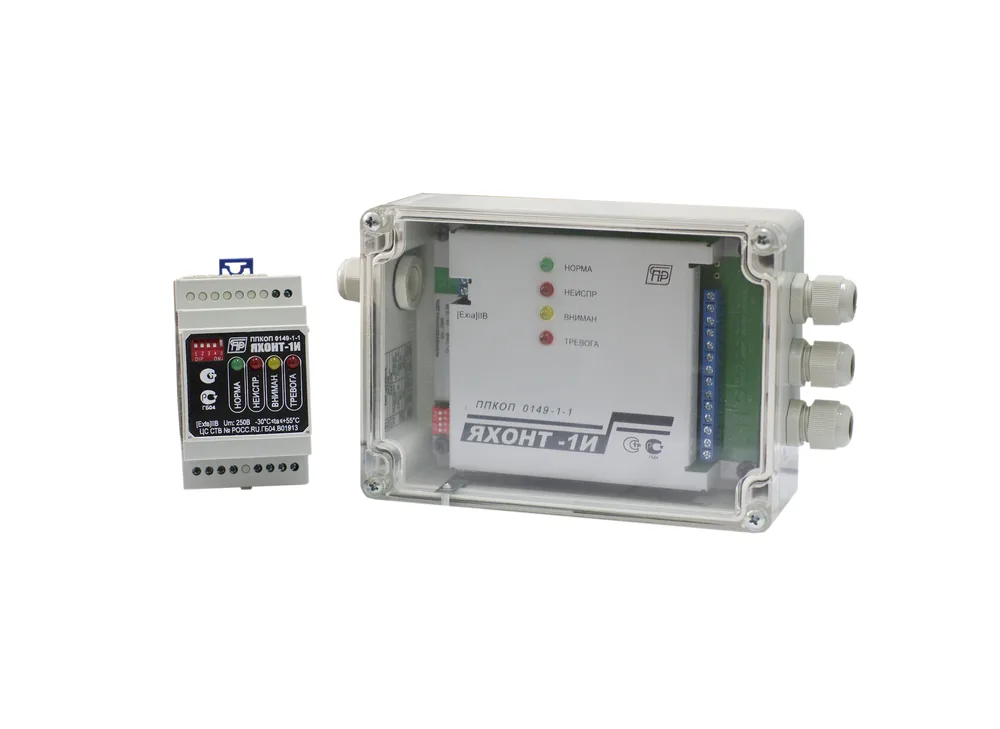

Яхонт-1И (1 ШС, барьеры искрозащиты)
.webp)
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
Технические характеристики
| Приёмно-контрольные приборы Яхонт-1И (1 ШС, барьеры искрозащиты) Яхонт-4И (2, 4 ШС) Яхонт-16И (8, 16 ШС) Яхонт-ПУИ | Яхонт-1И (1 ШС, барьеры искрозащиты) Яхонт-4И (2, 4 ШС) Яхонт-16И (8, 16 ШС) Яхонт-ПУИ |
|---|---|
| Приборы управления Яхонт - ППУ Яхонт-ППУ-ПК УКМП (-Ех) Барьер пусковой цепи БПЦ | Яхонт - ППУ Яхонт-ППУ-ПК УКМП (-Ех) Барьер пусковой цепи БПЦ |
| Устройства УДЛ-485 УКЛО УГИШ ИРМ | УДЛ-485 УКЛО УГИШ ИРМ |
| Извещатели точечные ИП 101 Гранат (тепловой) ИП 101 Гранат-МД (тепловой) ИП 101 Гранат-Exd (тепловой) ИП 417 «ЦЕОЛИТ»(газовый) ИП 535 Гарант (ручной) ИП 535 Гарант-М (ручной) ИП 535 «Гарант-Exd» (УДП-Exd) (ручной) ИП 212 Дымфикс (дымовой) ИП 329 Иолит(-Ех) (пламени) ИП 329/330 Иолит-2(-Ех) (пламени, многодиапазонный) ИП 329 Иолит-Ехd (пламени) ИП329/330 ИОЛИТ-2-Exd (пламени, многодиапазонный) Тестовый фонарь Иолит-ТЕСТ Извещатель магнито-контактный искробезопасный ИМК-ИБ | ИП 101 Гранат (тепловой) ИП 101 Гранат-МД (тепловой) ИП 101 Гранат-Exd (тепловой) ИП 417 «ЦЕОЛИТ»(газовый) ИП 535 Гарант (ручной) ИП 535 Гарант-М (ручной) ИП 535 «Гарант-Exd» (УДП-Exd) (ручной) ИП 212 Дымфикс (дымовой) ИП 329 Иолит(-Ех) (пламени) ИП 329/330 Иолит-2(-Ех) (пламени, многодиапазонный) ИП 329 Иолит-Ехd (пламени) ИП329/330 ИОЛИТ-2-Exd (пламени, многодиапазонный) Тестовый фонарь Иолит-ТЕСТ Извещатель магнито-контактный искробезопасный ИМК-ИБ |
| Извещатели линейные ИП101 Гранат - термокабель-МД (линейный тепловой дифференциальный ИПТЛ) ИП104 Гранат - термокабель GTSW (чувствительный элемент ИПТЛ) Модули пожарные МИП, МИП-Ex (блок обработки ИПТЛ) ИП 212 Дымфикс-Л (дымовой, линейный) | ИП101 Гранат - термокабель-МД (линейный тепловой дифференциальный ИПТЛ) ИП104 Гранат - термокабель GTSW (чувствительный элемент ИПТЛ) Модули пожарные МИП, МИП-Ex (блок обработки ИПТЛ) ИП 212 Дымфикс-Л (дымовой, линейный) |
| Оповещатели СКОПА (Табло) СКОПА-ИБ (Табло искробезопасное) ЗОВ (Свето-звуковой, сирена) ЗОВ-СТ (стобоскопический) ЗОВ-ИБ (Свето-звуковой искробезопасный) ГоВоР-25 (Речевой) | СКОПА (Табло) СКОПА-ИБ (Табло искробезопасное) ЗОВ (Свето-звуковой, сирена) ЗОВ-СТ (стобоскопический) ЗОВ-ИБ (Свето-звуковой искробезопасный) ГоВоР-25 (Речевой) |
| Видеонаблюдение Видеокамера взрывозащищенная НУР | Видеокамера взрывозащищенная НУР |
| Светильники аварийные Скаполит (светильник аварийный взрывозащищенный) | Скаполит (светильник аварийный взрывозащищенный) |
| Коробки коммутационные КСРВ (Exd) КСРВ-i (для искробезопасных цепей) КСРП (общепромышленные) КВО (огнестойкие) | КСРВ (Exd) КСРВ-i (для искробезопасных цепей) КСРП (общепромышленные) КВО (огнестойкие) |
| Дополнительное оборудование Солнцезащитный козырек для серии оповещателей СКОПА Солнцезащитный козырек для серии оповещателей СКОПА-ИБ Солнцезащитный козырек для извещателей и оповещателей | Солнцезащитный козырек для серии оповещателей СКОПА Солнцезащитный козырек для серии оповещателей СКОПА-ИБ Солнцезащитный козырек для извещателей и оповещателей |
| Анализаторы и сигнализаторы АОЛ 101М АУМ 101М АУИ 201МТ СН-1Т | АОЛ 101М АУМ 101М АУИ 201МТ СН-1Т |
| Условное наименование | Номинальное напряжение ШС, В |
| Яхонт-1И | 12 |
| Яхонт-1И - 01 (барьер искрозащиты) | 12 |
| Яхонт-1И - 02 | 12 |
| Яхонт-1И - 03 | 22 |
| Яхонт-1И - 04 (барьер искрозащиты) | 12 |
| Яхонт-1И - 05 (барьер искрозащиты) | 12 |
| - максимальное выходное напряжение | Uo: 16,5 В |
| - максимальный выходной ток | Io: 26 мА |
| - максимальная внешняя емкость | Со: 0,4 мкФ |
| - максимальная внешняя индуктивность | Lo: 0,04 Гн |
| Рабочий диапазон питающих напряжений, В | 10...30 |
| - в дежурном режиме | 45 |
| - в режиме тревоги | 65 |
| Напряжение на ШС в дежурном режиме, В | 11,0 (±0,7) |
| Ток ограничения в шлейфе сигнализации, мА | 20 |
| Сопротивлении проводов шлейфа сигнализации, кОм, не более | 0,22 |
| Сопротивлении утечки между проводами шлейфа, кОм, не менее | 50 |
| - контакты ПЦН и АСПТ | 48В / 0,2А |
| - контакты УО | 250В / 0,5А |
| Габаритные размеры прибора, мм | 220x125x55 |
| Масса прибора, кг, не более | 0,5 |
Яхонт-1И: барьер искрозащиты с защитой от прямого доступа к опасным контактам
Отличительной особенностью модели Яхонт-1И является защита клеммной колодки от несанкционированного доступа — все потенциально опасные контакты закрыты герметичным корпусом, что исключает риск случайного касания при монтаже или обслуживании. Это позволяет использовать устройство в условиях, где требуется повышенная безопасность, например, при обслуживании взрывоопасных зон с повышенной категорией опасности.
Устройство предназначено для гашения искрозащитных сигналов в цепях с повышенными требованиями к безопасности, в том числе в системах контроля и управления на объектах с взрывоопасными средами класса I, IIA, IIB, IIC по ГОСТ IEC 60079-14. Барьер Яхонт-1И обеспечивает изоляцию цепей между потенциально взрывоопасными и безопасными участками, что позволяет интегрировать его в системы с петлевыми и дифференциальными схемами подключения.
Ключевые преимущества модели:
- Защита от случайного контакта с опасными клеммами при монтаже и обслуживании, что соответствует требованиям ПУЭ и ПТЭЭП.
- Совместимость с нормами ГОСТ 31610.17-2012, что упрощает выполнение технического обслуживания только квалифицированным персоналом.
- Герметичный корпус, предотвращающий попадание пыли и влаги, что важно для стабильной работы в агрессивных средах.
Устройство подходит для оборудования с повышенными требованиями к электробезопасности, например, в химических производствах или на нефтеперерабатывающих объектах, где необходимо исключить риск искрения в цепях управления.
