Коробки соединительные взрывозащищённые КСРВ
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Руководство по эксплуатации СПР.305177.001 РЭ ( в формате .pdf )Скачать
Технические характеристики
| Приёмно-контрольные приборы Яхонт-1И (1 ШС, барьеры искрозащиты) Яхонт-4И (2, 4 ШС) Яхонт-16И (8, 16 ШС) Яхонт-ПУИ | Яхонт-1И (1 ШС, барьеры искрозащиты) Яхонт-4И (2, 4 ШС) Яхонт-16И (8, 16 ШС) Яхонт-ПУИ |
|---|---|
| Приборы управления Яхонт - ППУ Яхонт-ППУ-ПК УКМП (-Ех) Барьер пусковой цепи БПЦ | Яхонт - ППУ Яхонт-ППУ-ПК УКМП (-Ех) Барьер пусковой цепи БПЦ |
| Устройства УДЛ-485 УКЛО УГИШ ИРМ | УДЛ-485 УКЛО УГИШ ИРМ |
| Извещатели точечные ИП 101 Гранат (тепловой) ИП 101 Гранат-МД (тепловой) ИП 101 Гранат-Exd (тепловой) ИП 417 «ЦЕОЛИТ»(газовый) ИП 535 Гарант (ручной) ИП 535 Гарант-М (ручной) ИП 535 «Гарант-Exd» (УДП-Exd) (ручной) ИП 212 Дымфикс (дымовой) ИП 329 Иолит(-Ех) (пламени) ИП 329/330 Иолит-2(-Ех) (пламени, многодиапазонный) ИП 329 Иолит-Ехd (пламени) ИП329/330 ИОЛИТ-2-Exd (пламени, многодиапазонный) Тестовый фонарь Иолит-ТЕСТ Извещатель магнито-контактный искробезопасный ИМК-ИБ | ИП 101 Гранат (тепловой) ИП 101 Гранат-МД (тепловой) ИП 101 Гранат-Exd (тепловой) ИП 417 «ЦЕОЛИТ»(газовый) ИП 535 Гарант (ручной) ИП 535 Гарант-М (ручной) ИП 535 «Гарант-Exd» (УДП-Exd) (ручной) ИП 212 Дымфикс (дымовой) ИП 329 Иолит(-Ех) (пламени) ИП 329/330 Иолит-2(-Ех) (пламени, многодиапазонный) ИП 329 Иолит-Ехd (пламени) ИП329/330 ИОЛИТ-2-Exd (пламени, многодиапазонный) Тестовый фонарь Иолит-ТЕСТ Извещатель магнито-контактный искробезопасный ИМК-ИБ |
| Извещатели линейные ИП101 Гранат - термокабель-МД (линейный тепловой дифференциальный ИПТЛ) ИП104 Гранат - термокабель GTSW (чувствительный элемент ИПТЛ) Модули пожарные МИП, МИП-Ex (блок обработки ИПТЛ) ИП 212 Дымфикс-Л (дымовой, линейный) | ИП101 Гранат - термокабель-МД (линейный тепловой дифференциальный ИПТЛ) ИП104 Гранат - термокабель GTSW (чувствительный элемент ИПТЛ) Модули пожарные МИП, МИП-Ex (блок обработки ИПТЛ) ИП 212 Дымфикс-Л (дымовой, линейный) |
| Оповещатели СКОПА (Табло) СКОПА-ИБ (Табло искробезопасное) ЗОВ (Свето-звуковой, сирена) ЗОВ-СТ (стобоскопический) ЗОВ-ИБ (Свето-звуковой искробезопасный) ГоВоР-25 (Речевой) | СКОПА (Табло) СКОПА-ИБ (Табло искробезопасное) ЗОВ (Свето-звуковой, сирена) ЗОВ-СТ (стобоскопический) ЗОВ-ИБ (Свето-звуковой искробезопасный) ГоВоР-25 (Речевой) |
| Видеонаблюдение Видеокамера взрывозащищенная НУР | Видеокамера взрывозащищенная НУР |
| Светильники аварийные Скаполит (светильник аварийный взрывозащищенный) | Скаполит (светильник аварийный взрывозащищенный) |
| Коробки коммутационные КСРВ (Exd) КСРВ-i (для искробезопасных цепей) КСРП (общепромышленные) КВО (огнестойкие) | КСРВ (Exd) КСРВ-i (для искробезопасных цепей) КСРП (общепромышленные) КВО (огнестойкие) |
| Дополнительное оборудование Солнцезащитный козырек для серии оповещателей СКОПА Солнцезащитный козырек для серии оповещателей СКОПА-ИБ Солнцезащитный козырек для извещателей и оповещателей | Солнцезащитный козырек для серии оповещателей СКОПА Солнцезащитный козырек для серии оповещателей СКОПА-ИБ Солнцезащитный козырек для извещателей и оповещателей |
| Анализаторы и сигнализаторы АОЛ 101М АУМ 101М АУИ 201МТ СН-1Т | АОЛ 101М АУМ 101М АУИ 201МТ СН-1Т |
| Обозначение | Количество кабельных вводов |
| КСРВ-2, КСРВ-2У | 2 |
| КСРВ-3 | 3 |
| КСРВ-4 | 4 |
| Маркировка взрывозащиты | 1 Ex db IIB T 6 Gb |
| Количество кабельных вводов | 2, 3, 4 |
| Максимальный наружный диаметр кабеля, мм | 10 |
| Диаметр резьбы кабельных вводов/штуцеров | трубная G1/2-B |
| Максимальное напряжение переменного тока (частотой 50Гц) на контактах клеммной колодки, В | 600 |
| Диапазон допустимых сечений провода, мм 2 | 0,08…2,5 |
| Степень защиты оболочки корпуса | IP66/IP67 |
| Диапазон рабочих температур окружающей среды, °С, | -60...+70 |
| Габаритные размеры коробки КСРВ-4-4/0, мм, не более | 230х230х70 |
| Габаритные размеры коробки КСРВ-4-0/4, мм, не более | 275х275х70 |
| Масса, кг, не более | 0,5 |

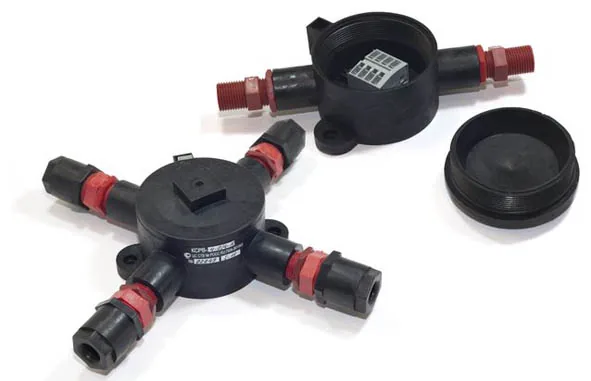

Коробки соединительные взрывозащищённые КСРВ для эксплуатации в опасных производственных зонах
Коробки КСРВ предназначены для монтажа и соединения электрических цепей в условиях повышенной взрывоопасности — в шахтах, рудниках, а также на объектах с зонами класса 1 и 21 по нормам ГОСТ IEC 60079-10-1 и ГОСТ 31610.10-2. Их конструкция обеспечивает герметичное соединение кабелей диаметром от 5 до 10 мм, защищая от проникновения пыли, влаги и взрывоопасных смесей.
Основное назначение — создание надёжных разветвлений и соединений в силовых, управляющих и сигнальных цепях, где требуется высокая степень взрывозащиты. Коробки выполнены из литой пластмассы с взрывонепроницаемой оболочкой, что гарантирует стабильную работу при экстремальных температурах от –60 до +70°C и влажности до 100%. Внутри размещены клеммные зажимы, обеспечивающие удобное и безопасное подключение проводов.
Используются в шахтных выработках, на нефтегазодобывающих объектах и в производственных цехах с повышенными требованиями к безопасности электрооборудования.
