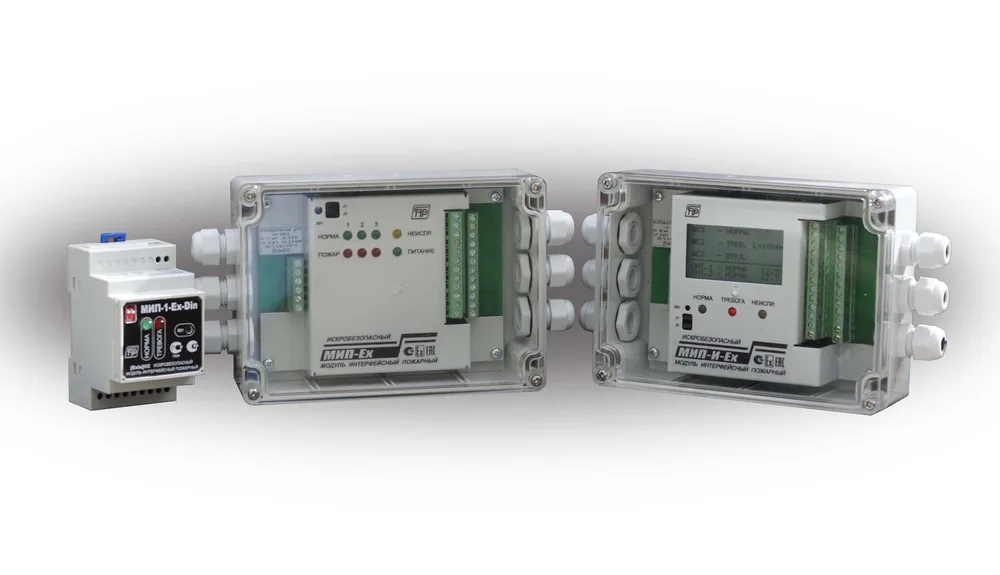

Модуль интерфейсный пожарный МИП-0019..001B
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Описание протокола интерфейса RS485 СПР.425521.007 Д1Скачать
-
Руководство по эксплуатации СПР.425521.007 РЭСкачать
-
Руководство по эксплуатации СПР.425521.007 РЭ (модули произведенные в III кв. 2017г.)Скачать
-
Руководство по эксплуатации СПР.425521.007 РЭ (модули произведенные до III кв. 2017г.)Скачать
Технические характеристики
| Название устройства | Модуль интерфейсный пожарный МИП |
|---|---|
| Сечение подключаемого провода на контакт | 0,2…2,5 мм² |
| Формат байта | 8N1 (8 бит данных, без контроля паритета, 1 стоп-бит) |
| Допустимые скорости передачи данных | 1200, 2400, 4800, 9600, 14400, 19200 бит/с |
| Настраиваемая заводская скорость передачи данных | 9600 бит/с |
| Максимальная длина кадра | 13 байт |
| Минимальная длина интервала молчания для завершения кадра | 3,5 байта (время передачи) |
| Код ошибки '03h' | ILLEGAL DATA VALUE (недопустимое значение данных) |
| Код ошибки '04h' | SLAVE DEVICE FAILURE (невосстанавливаемая ошибка ведомого устройства) |
| Код ошибки '07h' | NEGATIVE ACKNOWLEDGE (отказ в выполнении запрошенной функции) |
Интерфейсный модуль пожарной сигнализации МИП: совместимость и защита критически важных систем
Модуль интерфейсный пожарный МИП предназначен для интеграции с системами пожарной автоматики, работающими на базе RS485, и обеспечивает надёжное взаимодействие с ведомыми устройствами, такими как датчики дыма, тепла или пожарные извещатели. Подключается к цепям питания, заземления и выходным цепям в соответствии с требованиями ГОСТ IEC 60079-17-2012, что гарантирует соответствие стандартам безопасности.
Основное назначение модуля — мониторинг и диагностика работы пожарной сигнализации с выявлением ошибок в реальном времени. При обнаружении недопустимых данных (например, при превышении допустимых значений или сбое ведомого устройства) модуль формирует коды ошибок (03h, 04h, 07h), позволяя оператору быстро локализовать проблему. В случае повреждения термокабеля или изменений в сопротивлении шлейфа предусмотрен автоматический сброс путём кратковременного нажатия кнопки или удалённой команды через интерфейс.
Ключевое преимущество — устойчивость к внешним воздействиям и возможность калибровки после изменений в конфигурации цепей (например, при наращивании или укорачивании термокабеля), что исключает необходимость полной замены оборудования. Техническое обслуживание должно проводиться специалистами, знакомыми с требованиями стандарта IEC 60079-17-2012, что обеспечивает долговечность и надёжность системы.
