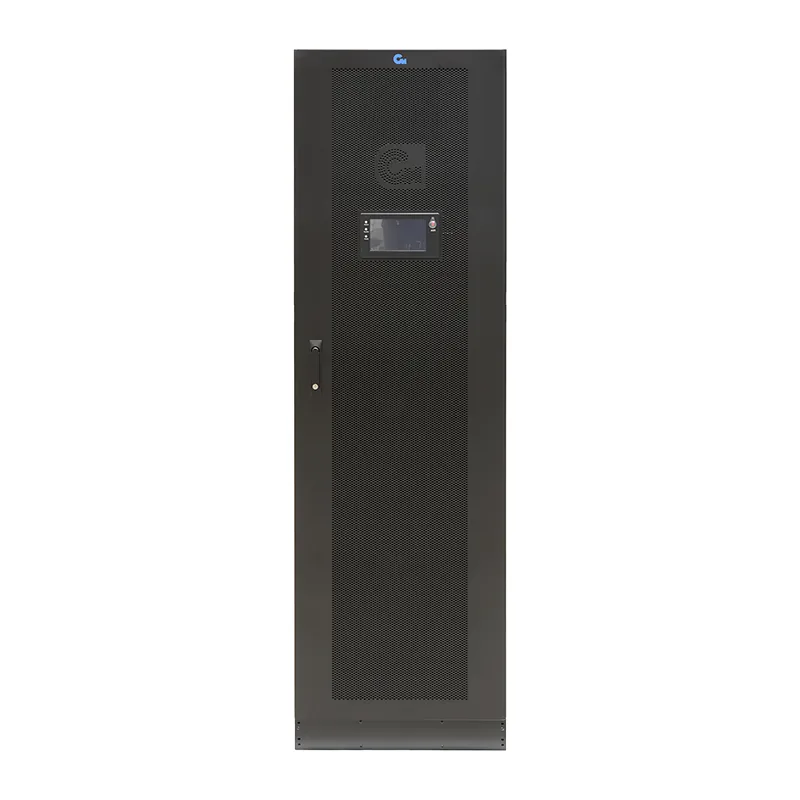

Парус электро СИП380А200МД20.10-33/20K — ИБП мощностью 200 кВА/ 200 кВт (PF=1,0)
Производитель: Парус электро
СИП380А200МД20.10-33/20K: надёжное решение для стабилизации и защиты электропитания
Модель СИП380А200МД20.10-33/20K — это современное оборудование для стабилизации и защиты электрических сетей, предназначенное для обеспечения бесперебойного питания критически важных объектов. Устройство применяется в промышленных системах, телекоммуникациях, медицинских учреждениях, серверных комнатах и других объектах, где требуется высокая надёжность энергоснабжения.
Благодаря встроенной системе управления и защиты, СИП380А200МД20.10-33/20K обеспечивает стабилизацию напряжения, предотвращает сбои в работе оборудования и продлевает срок службы подключённых устройств. Устройство поддерживает работу в широком диапазоне температур и влажности, что делает его универсальным решением для различных условий эксплуатации.
Ключевые преимущества модели:
- Высокая надёжность благодаря встроенной защите от перегрузок, коротких замыканий и перенапряжений.
- Гибкость подключения с поддержкой интерфейсов RS232/485 и возможностью установки управляющей карты.
- Низкий уровень шума (менее 65 дБ), что позволяет использовать устройство в офисных и жилых помещениях.
- Удобство монтажа благодаря компактным размерам и наличию дополнительных опций по классу защиты (IP20 и выше).
СИП380А200МД20.10-33/20K — это надёжное решение для защиты вашего оборудования от нестабильного электропитания.
Технические характеристики
| Модель ИБП | СИП380А200МД20.10-33/20K |
|---|---|
| Полная мощность, кВА | 200.0 |
| Активная мощность, кВт | 200.0 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Модульный |
| Шкаф модульного ИБП | СИП380А200МДШ20-33/20K |
| Установленные силовые модули | СИП380А20МДС.10-33/2U x 10 |
| Установленные батарейные модули | Внешние батарейные кабинеты |
| Количество слотов для модулей | 10 |
| Гарантия | 24 месяца |
| Номинальное входное напряжение | 400 В (настраивается 380, 415 В) |
| Диапазон входных напряжений | 138 ~ 485 В |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | 304 ампер |
| Входной коэффициент мощности | ≥ 0,99 |
| Коэффициент нелинейных искажений на входе | менее 3% при полной нелинейной нагрузке |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Номинальное выходное напряжение | 400 В (настраивается 380, 415 В) |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | Онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ± 0.1 |
| Выходной коэффициент мощности | 1,0 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас |
| КПД в режиме работы от электросети | ≥ 95,5% |
| КПД в экономичном режиме | ≥ 99% |
| Защита от всплесков напряжения | 5600 джоулей |
| Фильтрация | Встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Тип байпас | Электронный и ручной сервисный |
| Диапазон напряжений байпас | От +25% до -45% (настраиваемый) |
| Диапазон частот байпас | ±10% |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | - |
| Напряжение на шине постоянного тока | ± 216 В (настраивается ±180, 192, 204, 228, 240, 252, 264, 276, 288, 300 В) постоянного тока |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальный заряд с температурной компенсацией напряжения |
| Ток заряда | До 180 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Интерфейсные порты | RS232/485 |
| Внутренний слот для карты управления | Слот для карт SNMP или "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Сенсорный цветной ЖК-дисплей |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | 34130 BTU/час (10 кВт/час) |
| Уровень шума | Менее 65 дБ |
| Размер (Ш х Г х В), мм | 600x850x2000 |
| Размер упаковки (Ш х Г х В), мм | 700x970x2200 |
| Вес нетто, кг | 505 (с силовыми модулями) |
| Вес брутто, кг | 580 (с силовыми модулями) |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
Документация
-
Описание и спецификацияСкачать
