Магнито-Контакт TSK-160 TSK-250 TSK-320 TSK-400 — Столы поворотно-наклонные
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
ПаспортСкачать
Технические характеристики
| Модель | TSK160, TSK250, TSK320, TSK400 |
|---|---|
| Углы схождения Т-пазов, градусов | 90, 60, 60, 60 |
| Модуль червячной шестерни | 1.5, 2, 2.5, 3.5 |
| Коэффициент червячной передачи | 1:90 |
| Градуировка, градусов | 360 |
| Угол наклона, градусов | 0-90 |
| Шкала маховичка | 1' |
| Минимальное значение шкалы | 10'' |
| Точность показаний | 2' |
| Максимальная нагрузка на подшипник в горизонтальном положении, кг | 100, 200, 250, 300 |
| Максимальная нагрузка на подшипник в вертикальном положении, кг | 50, 100, 125, 150 |

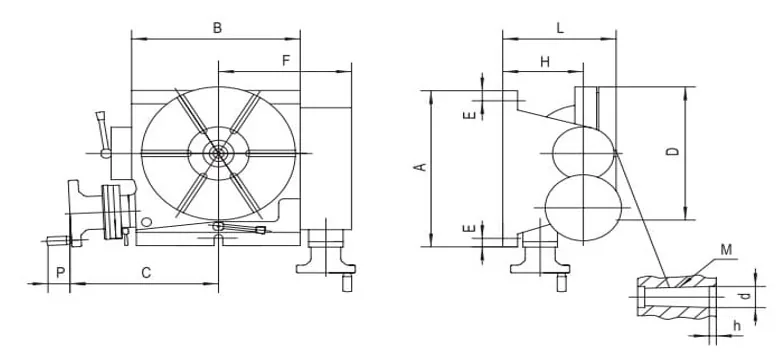

| Габаритный размер A, мм | 255, 310, 380, 500 |
| Габаритный размер B, мм | 172, 252, 322, 400 |
| Габаритный размер C, мм | 168, 235, 252, 306 |
| Габаритный размер D (диаметр), мм | Ф160, Ф250, Ф320, Ф400 |
| Габаритный размер E, мм | 11, 14, 16, 16 |
| Габаритный размер F, мм | 138, 199, 241, 295 |
| Габаритный размер H, мм | 100, 140, 175, 217 |
| Габаритный размер L, мм | 160, 205, 255, 320 |
| Тип резьбы M | MT2, MT3, МТ4, MT4 |
| Габаритный размер P, мм | 40, 40, 40, 50 |
| Габаритный размер d, мм | Ф25, Ф30, Ф40, Ф40 |
| Габаритный размер h, мм | 6, 6, 10, 10 |

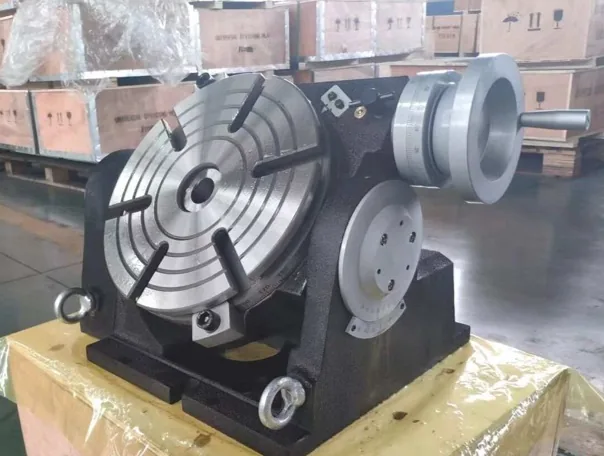

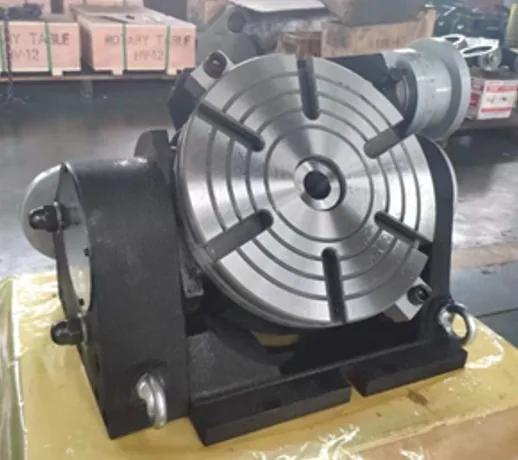

Поворотно-наклонные столы TSK160, TSK250, TSK320, TSK400: универсальное решение для фрезерных станков
Столы серии TSK разработаны для интеграции с фрезерными станками и обеспечивают точную настройку угла наклона и поворота заготовки. Компактные размеры и стандартизированные крепления (MT2–MT4) позволяют быстро монтировать их на рабочие поверхности с T-пазами, не требующими дополнительных адаптеров. Благодаря жёсткой конструкции и червячной передаче с коэффициентом 1:90 исключаются люфты, что критично для операций деления, резания по окружности и точной расточки.
Основное назначение — установка и фиксация точных углов (от 0° до 90°) с минимальной погрешностью в 2 минуты. Это особенно актуально при обработке деталей с высокими требованиями к геометрии, например, при изготовлении зубчатых колёс или шаблонов для пресс-форм. Плавная регулировка маховиком с градуировкой в 360° упрощает настройку без инструментов, а максимальная нагрузка на подшипник (от 100 до 300 кг) обеспечивает стабильность даже при обработке тяжёлых материалов.
Идеально подходят для специализированных цехов по металлообработке, где требуется часто менять углы резания, а также для лабораторий и учебных мастерских, где важна точность и простота настройки оборудования.
