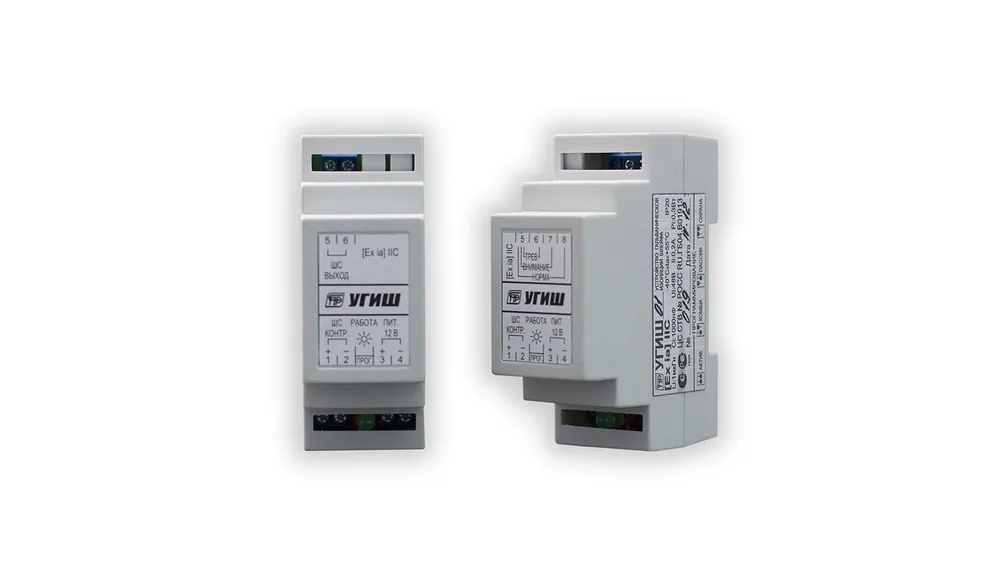

Устройство гальванической изоляции шлейфа УГИШ
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Руководство по эксплуатации СПР.425513.008 РЭСкачать
Технические характеристики
| Название устройства | Устройство Гальванической Изоляции Шлейфа (УГИШ) |
|---|---|
| Вариант модели | УГИШ-01 |
| Состояние выходных контактов при НЕИСПРАВНОСТИ | разомкнуты |
| Сопротивление выхода в состоянии 'НОРМА' (дежурный режим) | от 4,1 кОм до 8,6 кОм |
| Сопротивление выхода в состоянии 'НОРМА' (рабочий режим) | от 0,35 кОм до 0,95 кОм |
| Сопротивление выхода в состоянии 'НОРМА' (для других параметров) | от 3,1 кОм до 5,1 кОм, от 2,2 кОм до 8,2 кОм |
| Сопротивление выхода в состоянии 'ВНИМАНИЕ' (первый диапазон) | от (1,56…1,87) кОм до 3,8 кОм |
| Сопротивление выхода в состоянии 'ВНИМАНИЕ' (второй диапазон) | от 1,0 кОм до 1,95 кОм |
| Сопротивление выхода в состоянии 'ВНИМАНИЕ' (третий диапазон) | от (4,4…5,9) кОм до (5,2…7,6) кОм |
| Сопротивление выхода в состоянии 'ВНИМАНИЕ' (четвёртый диапазон) | от (1,39…1,53) кОм до 2,8 кОм |
| Сопротивление выхода в состоянии 'ТРЕВОГА' (первый диапазон) | от 0,45 кОм до (1,56…1,87) кОм |
| Сопротивление выхода в состоянии 'ТРЕВОГА' (второй диапазон) | от 2,1 кОм до 9,0 кОм |
| Сопротивление выхода в состоянии 'ТРЕВОГА' (третий диапазон) | от (5,4…7,8) кОм до 10,6 кОм |
| Сопротивление выхода в состоянии 'ТРЕВОГА' (четвёртый диапазон) | от 0,35 кОм до (1,39…1,53) кОм |
| Сопротивление выхода в состоянии 'ТРЕВОГА' (пятый диапазон) | менее 1,8 кОм, более 10,0 кОм |
| Сопротивление выхода в состоянии 'НОРМА' (для разомкнутого состояния) | более 50 кОм |
| Тип монтажа | на стандартной DIN рейке шириной 35 мм |
Устройство гальванической изоляции шлейфа (УГИШ) для обеспечения безопасности охранно-пожарных систем
При монтаже и эксплуатации охранных и пожарных систем критически важно исключить риск электрических пробоев и коротких замыканий, которые могут привести к ложным срабатываниям или выходу оборудования из строя. Устройство гальванической изоляции шлейфа решает эту задачу, разделяя цепи управления и питания, что соответствует требованиям ПТЭЭП, ПОТ Р М-016-2001 и ГОСТ Р 52350.14.
Основное назначение УГИШ — защита от несанкционированных токов, которые могут проникать в линию шлейфа из-за повреждений кабеля, неисправностей датчиков или внешних электромагнитных воздействий. Это особенно актуально при работе с протяжёнными кабелями, где риск нарушения изоляции выше. Устройство гарантирует стабильность сигнала и предотвращает ложные тревоги в системах охраны и оповещения.
Ключевое преимущество — искробезопасность при монтаже и обслуживании. Перед установкой необходимо проверить корпус на целостность, клеммы на отсутствие повреждений и наличие маркировки взрывозащиты (устройство не предназначено для применения во взрывоопасных зонах). Регулярный осмотр включает проверку контактов путём лёгкого подергивания проводов с последующей затяжкой — это позволяет своевременно выявлять ослабление соединений и предотвращать сбои в работе системы.
