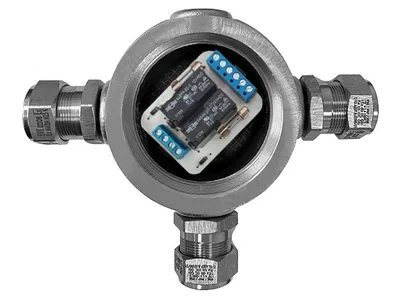

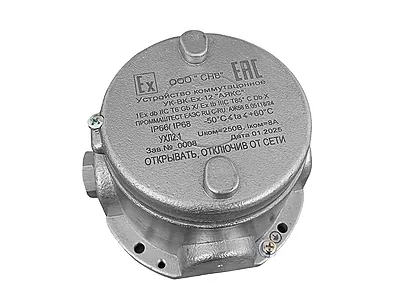

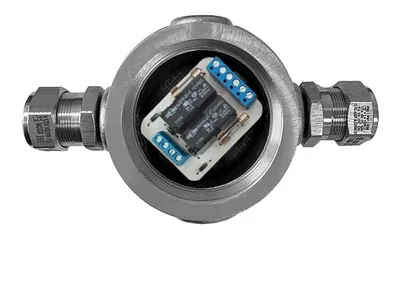

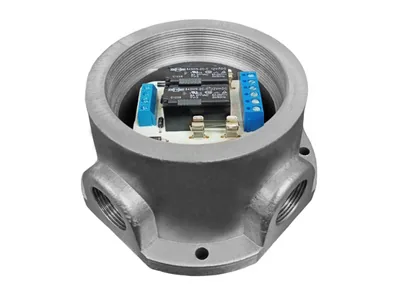

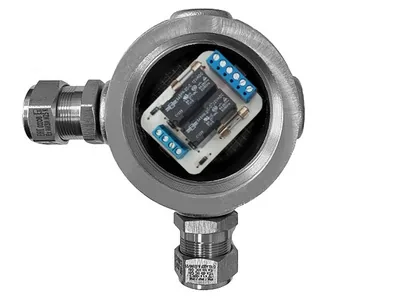

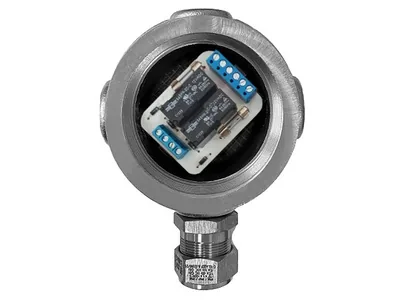

Устройство коммутационное взрывозащищенное УК-ВК-Ех АЯКС
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
-
Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" № ЕАЭС RU С-RU.АЖ58.В.05118/24 срок не указанСкачать
Технические характеристики
| Вид исполнения | Количество исполнительных реле |
|---|---|
| УК-ВК-Ех-12 АЯКС | 2 |
| УК-ВК-Ех-24 АЯКС | 2 |
| Тип кабельного ввода Ex МКВМ | Условное обозначение |
| Открытая прокладка кабеля | Ex МКВМ М16К |
| Труба с резьбой G1/2 | Ex МКВМ М16Т3/8 |
| Металлорукав РЗЦ 8мм | Ex МКВМ М16КМ8 |
| Металлорукав РЗЦ 10мм | Ex МКВМ М16КМ10 |
| Металлорукав РЗЦ 12мм | Ex МКВМ М16КМ12 |
| Бронированный кабель | Ex МКВМ М16В |
| Труба с резьбой G3/4 | Ex МКВМ М20Т3/4 |
| Металлорукав РЗЦ 15мм | Ex МКВМ М20КМ15 |
| Металлорукав РЗЦ 20мм | Ex МКВМ М20КМ18 |
| Тип кабельного ввода МКВ | Условное обозначение |
| Борнированный кабель с двойным уплотнением | МКВ М20В2 |
| Бронированный кабель с двойным уплотнением | МКВ М25В2 |
| Х1 – напряжение катушки управления реле, 12 или 24 В | Х2 - исполнение по количеству вводов: 1 шт — (О) одиночное, 2 шт — указывается расположение вводов: (У) - угловое, (П) - проходное, 3 шт — (Т) тройниковое, 4 шт — (К) крестовое |
| Габаритные размеры корпуса устройства, мм | Ø117 х 85 |
| Масса устройства (без кабельных вводов), кг, не более | 1.3 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 2.1 |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Максимальное коммутируемое переменное напряжение, В, не более | 250 |
| Максимальное коммутируемое постоянное напряжение, В, не более | 30 |
| Максимальный коммутируемый ток, А, не более | 8 |
| Максимальная коммутируемая мощность при коммутируемом переменном напряжении, кВт, не менее | 2 |
| Максимальная коммутируемая мощность при коммутируемом постоянном напряжении, Вт, не менее | 240 |
| Номинальное напряжение на катушке управления реле, В | 12 ± 10%, 24 ± 10% |
| Ток катушки управляющего реле устройства, мА, не более | 55 |
| Рабочая температура, °C | от -50 до +60 |
| Максимальное число срабатываний устройства в режиме коммутации постоянного и переменного токов, срабатываний, не менее | 10 5 |
| Степень защиты оболочки по ГОСТ 14254-2015, не ниже | IP66/IP68 |
| Устройство УК-ВК-Ех АЯКС | 1 шт |
| Взрывозащищенные заглушки М20х1.5 | 2 шт |
| Кабельные вводы Ех МКВМ, МКВ, ВН, ВА, Ех-заглушки ВЗ | по заказу |
| Специальный ключ | 1 шт |
| Паспорт | 1 шт |
| Индивидуальная упаковка | 1 шт |
