Устройство коммутационное УК-ВК исполнение 10, УК-ВК исполнение 11, УК-ВК исполнение 12, УК-ВК исполнение 13, УК-ВК исполнение 14, УК-ВК исполнение 15
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
Технические характеристики
| Модель устройства | УК-ВК исп.10, УК-ВК исп.11, УК-ВК исп.12, УК-ВК исп.13, УК-ВК исп.14, УК-ВК исп.15 |
|---|---|
| Электрическая прочность изоляции между цепями коммутации и управления | 3000 В (50 Гц) |
| Степень защиты оболочки | IP30 |
| Категория размещения по устойчивости к механическим воздействиям | 3 |
| Диапазон вибрационных частот | 1-35 Гц |
| Максимальное вибрационное ускорение | 0,5g |
| Климатическое исполнение | О3 |
| Диапазон рабочих температур | -30 до +50 °С |
| Максимальная относительная влажность воздуха | 93% |
| Масса устройства | 0,2 кг |
| Максимальное коммутируемое напряжение переменного тока (для исп.10, 11) | 250 В |
| Максимальный коммутируемый ток переменного тока (для исп.10, 11) | 5 А |
| Максимальный коммутируемый ток переменного тока (для исп.12, 13, 14, 15) | 10 А |
| Максимальное коммутируемое напряжение постоянного тока (для всех исполнений) | 30 В |
| Максимальный коммутируемый ток постоянного тока (для всех исполнений) | 5 А (для исп.10, 11) и 10 А (для исп.12, 13, 14, 15) |
Устройство коммутационное УК-ВК (исполнения 10–15) — интеграция и применение

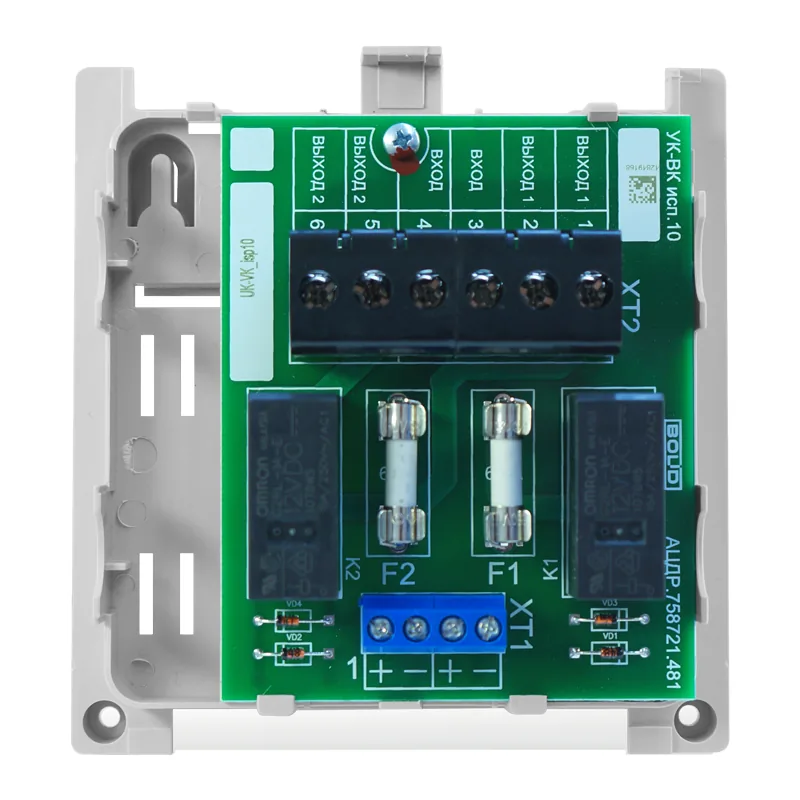

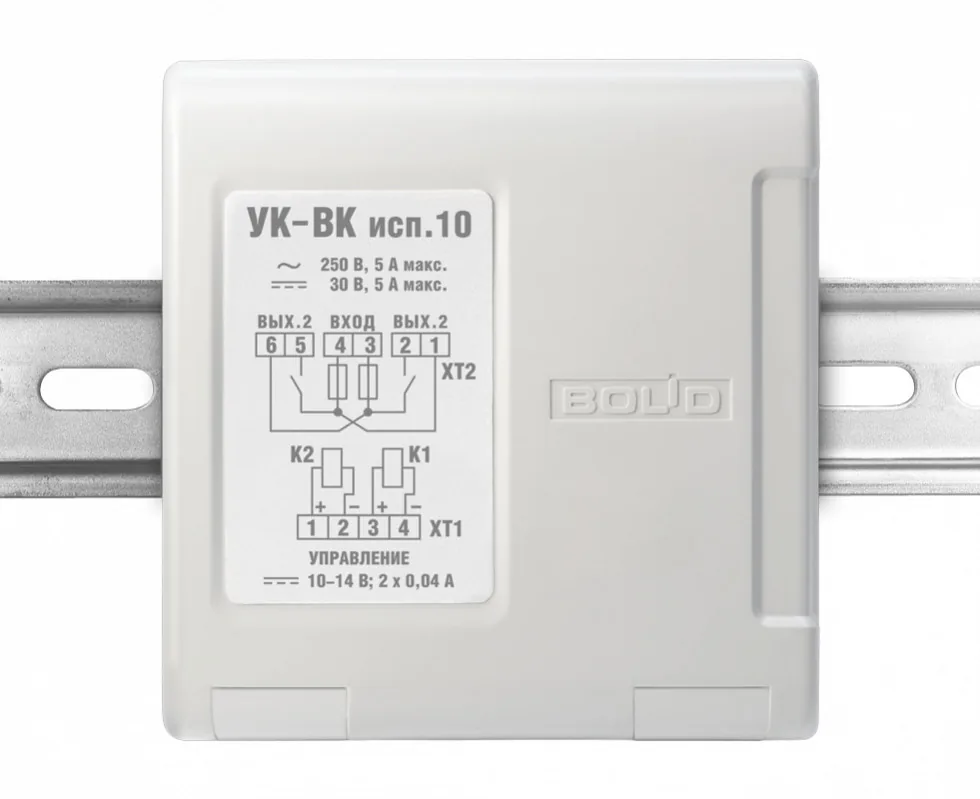

Устройство УК-ВК предназначено для совместной работы с реле индикации положения (РИП) и другими системами автоматизации, где требуется коммутация цепей управления или сигнализации. Установка осуществляется на стандартные монтажные панели или в защищённых нишах, где исключено воздействие влаги и механических повреждений. Корпус из пластика обеспечивает простоту монтажа и демонтажа платы, закреплённой винтом, что упрощает обслуживание и замену компонентов.
Основное назначение — автоматическое переключение цепей при срабатывании РИП, например, в системах дистанционного управления воротами или шлюзами, где важна надёжная коммутация без дополнительных ручных действий. Также устройство подходит для сигнализации аварийных состояний в системах безопасности, где требуется чёткое разделение цепей при изменении положения элементов (например, дверей, затворов).
Эксплуатация возможна только в невзрывоопасных помещениях с защитой от атмосферных осадков. Регулярная проверка заземления РИП — обязательное условие безопасной работы. Устройство не требует сложной настройки, что делает его подходящим для интеграции в системы, где важна простота и надёжность коммутации без дополнительных преобразователей.
