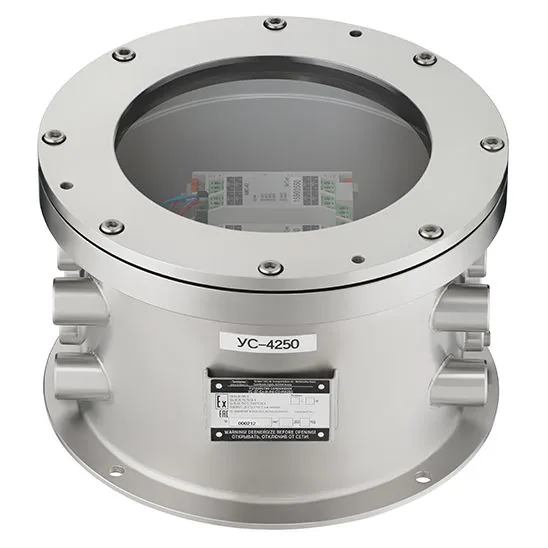

Устройство сопряжения УС-07-Ex-С-П-Р4-М4250 ER023000000664-0000
Производитель: Эридан
Устройство сопряжения УС-07-Ex-С-П-Р4-М4250 ER023000000664-0000: надежное решение для систем управления
Устройство сопряжения УС-07-Ex-С-П-Р4-М4250 – это специализированный адресный модуль управления, оснащенный преобразователем напряжения и выполненный во взрывозащищенном корпусе. Оно предназначено для интеграции в адресные линии связи или модули сопряжения МС-5, которые являются частью программируемых систем управления и контроля (ППКиУП).
Основное назначение устройства – управление исполнительными механизмами, такими как оповещатели, запорно-пусковые устройства, электромагнитные клапаны и другие аналогичные устройства. Модуль обеспечивает контроль до 4 выходов, а также подключение до 8 шлейфов с нормированными по напряжению (НР) или нормированными по току (НЗ) извещателями.
Кроме того, устройство способно контролировать линии управления и шлейфы на наличие обрывов и коротких замыканий, что делает его незаменимым элементом в системах безопасности и автоматизации. Благодаря своей надежности и функциональности, устройство сопряжения УС-07-Ex-С-П-Р4-М4250 идеально подходит для использования в промышленных и опасных средах, где требуется высокая степень защиты и точности управления.
Технические характеристики
| Ток потребления от 1 ввода электропитания, ВА, не более | 71 |
|---|---|
| Контролируемые выходы (DO) | 4 |
| Коммутируемое напряжение в линию управления, В DC, не более | 24 |
| Максимальный коммутируемый ток устройства, А DC, не более | 2,5 |
| Количество радиальных неадресных технологических шлейфов сигнализации (DI) | 8 |
| Количество извещателей (датчиков) с НР/НЗ контактами в шлейфе, не более | 3/10 |
| Проверочный ток, мА, не более | 2,5 |
| Температура эксплуатации, ℃ | -25…+50 |
| Относительная влажность при 25 ℃, % | 100 |
| Маркировка взрывозащиты | РВ Ex db I Mb X 1Еx |
| Количество кабельных вводов | 12 |
| Сечение зажимаемых одножильных/ многопроволочных проводов, мм² | 0,13-4 / 0,13-6 |
| Количество вводов электропитания | 2 |
| Максимальный переменный входной ток, А АС, не более | 0,37 |
| Входное напряжение переменного тока, В АС, не более | 240 |
| Ток потребления от АЛС «ША», мА DC, не более | 16 |
