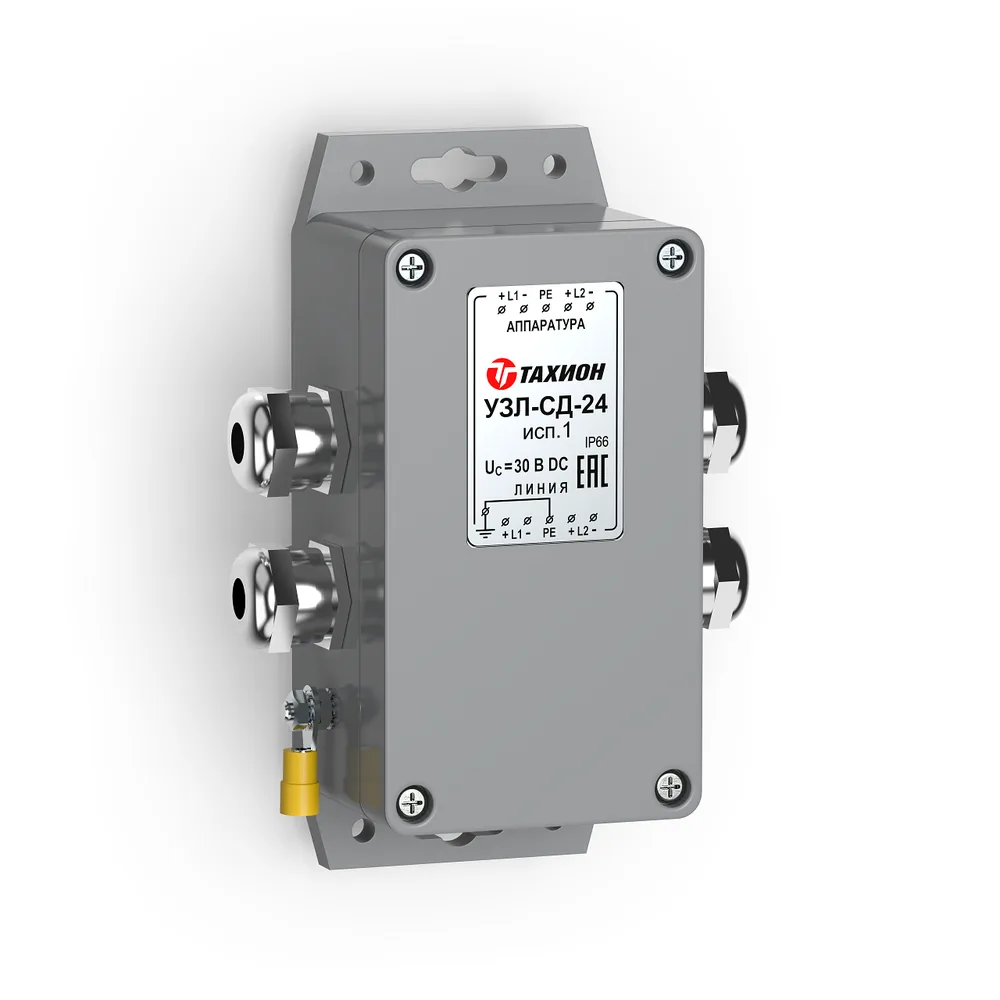

Устройство защиты оборудования в линиях систем сигнализации УЗЛ-СД-24 исп.1

Производитель: Тахион

Технические характеристики

Количество защищаемых пар 2
Номинальное рабочее напряжение U N 24 В DC
Макс. длительное рабочее напряжение U С 30 В DC
Номинальный рабочий ток IN 100 мА
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля 5 / 5 кА
Суммарный импульсный ток (8/20 мкс) 10 кА
С2 Уровень напряжения защиты U P при InЛиния-линия / линия-земля 60 / 60 В
Вносимое сопротивление на цепь, не более 4,7 Ом
Скорость передачи данных, не более 1 Мбит / сек
Диапазон рабочих температур – 55°С ÷ +85°C
Габаритные размеры 145 х 105 х 55 мм
Кабельный ввод PG11, ∅ кабеля 6 ÷ 10 мм (4 шт.)
Сечение заземляющего провода, не более 2,5 мм²
Вес в упаковке 350 г
Категория испытаний по МЭК 61643-21 С 2
