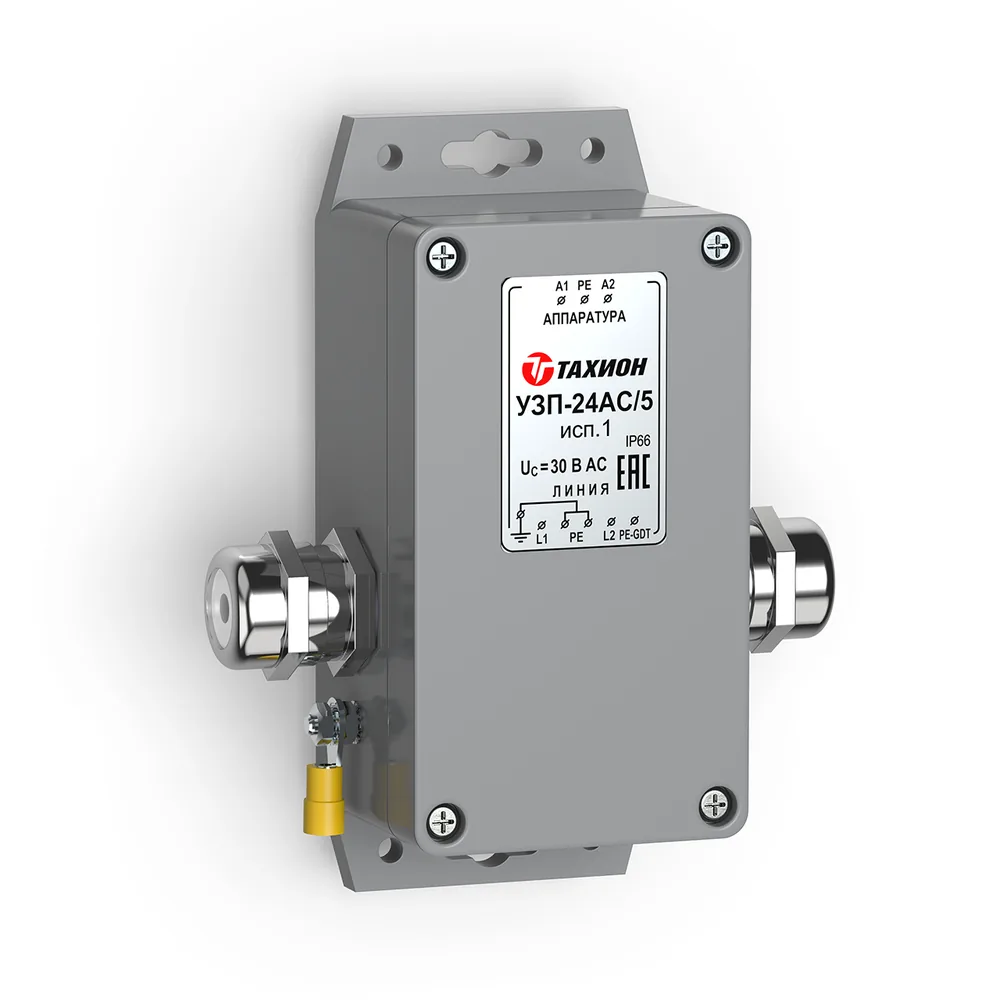

Устройство защиты цепей вторичного электропитания УЗП-24AC/5 исп.1

Производитель: Тахион

Технические характеристики

Номинальное рабочее напряжение U N 24 В AC
Макс. длительное рабочее напряжение UС 30 В AC
Рабочий ток I N , не более 5 A
С2 Номинальный ток разряда In (8/20 мкс) Линия-линия / линия-земля 2,5 / 2,5 кА
Суммарный импульсный ток (8/20 мкс) 5 кА
С2 Уровень напряжения защиты U P при In, не более: Линия – линия: (A1) относительно (A2) Линия – земля: (A1, A2) относительно (PE) Линия – земля: (A1, A2, PE) относительно (PE-GDT) 80В 80В 600В
Время срабатывания tA, не болееЛиния-линия / линия-земля 10 нс / 100 нс
Вносим. cопротивление на цепь, не более 0,2 Ом
Вносимая индуктивность на цепь 20 мкГн
Диапазон рабочих температур – 55°С ÷ +85°С
Габаритные размеры 145х105х55 мм
Кабельные вводы PG11, ∅ кабеля 6 ÷ 10 мм (2 шт.)
Сечение подключаемых проводов, не более 2,5 мм²
Вес в упаковке 300 г
Категория испытаний по МЭК 61643-21 С1, С2
