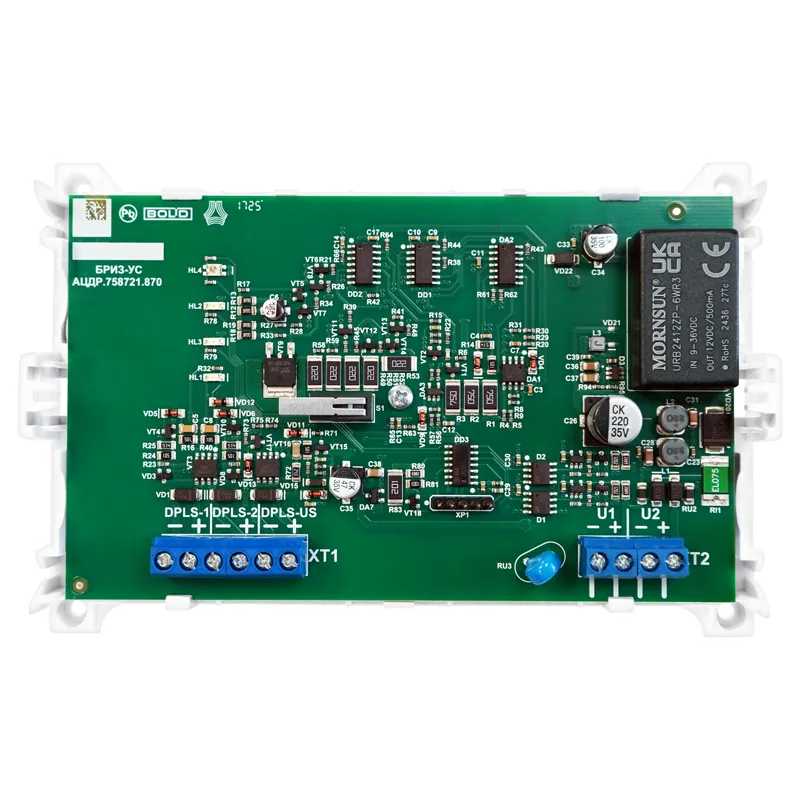

Блок разветвительно-изолирующий с усилителем сигнала БРИЗ-УС

Производитель: Болид

Блок разветвительно-изолирующий с усилителем сигнала БРИЗ-УС – надежное решение для стабильной работы систем безопасности

Блок разветвительно-изолирующий с усилителем сигнала БРИЗ-УС предназначен для обеспечения бесперебойной передачи и усиления сигналов в системах контроля и управления доступом, охранной и пожарной сигнализации. Устройство гарантирует стабильную работу оборудования даже при наличии помех или нестабильного напряжения, что критически важно для объектов с повышенными требованиями к безопасности.

Применяется БРИЗ-УС в составе комплексных систем безопасности на объектах различного назначения: офисах, торговых центрах, промышленных предприятиях, банках и жилых комплексах. Благодаря встроенному усилителю, устройство компенсирует потери сигнала на длинных линиях, обеспечивая надежную передачу данных между контроллерами, считывателями и исполнительными устройствами.

Основные преимущества БРИЗ-УС: ✔ Высокая помехоустойчивость – защита от внешних электромагнитных наводок. ✔ Усиление сигнала – поддержание стабильной работы системы даже на значительных расстояниях. ✔ Простота монтажа и интеграции – совместимость с большинством современных систем безопасности.

Обеспечьте надежность вашей системы безопасности с БРИЗ-УС – устройством, проверенным временем и рекомендованным для профессионального применения.

Технические характеристики

Напряжение источника питания (ДПЛС) от 8 до 11 В
в режиме КЗ (ДПЛС-1, ДПЛС-2, ДПЛС-УС) не более 6 мА
Максимальный выходной ток ДПЛС-УС не более 120 мА
Максимальный допустимый суммарный ток потребления АУ в ДПЛС УС не более 84 мА
Рекомендуемый суммарный ток потребления АУ в ДПЛС-УС не более 64 мА
Количество изоляторов короткого замыкания ДПЛС 3 шт
Количество адресов БРИЗ-УС, занимаемых в ДПЛС 1 шт
Количество подключаемых БРИЗ-УС в ДПЛС не более 8 шт
Количество входов питания 2
Внешний источник питания постоянного напряжения от 10,2 до 28,4 В
типовое значение при отсутствии подключённых адресных устройств 45 мА
типовое значение при подключенных 126 адресных устройствах с потреблением 0,5 мА каждое 135 мА
Максимальное активное сопротивления проводов ДПЛС-УС не более 200 Ом
Минимальное сопротивление между проводами ДПЛС-УС не более 50 кОм
Суммарная ёмкость проводов ДПЛС-УС не более 0,1 мкФ
Суммарная ёмкость проводов ДПЛС и всех ДПЛС-УС не более 0,2 мкФ
Максимальное напряжение гальванической изоляции ДПЛС-УС не более 500 В
Время технической готовности блока к работе 15 с
0,5 мм² (0,8 мм) не более 400 м
0,75 мм² (1 мм) не более 600 м
1,5 мм² (1,4 мм) не более 1200 м
Степень защиты оболочки по ГОСТ 14254-2015 IP40
Устойчивость к механическим воздействиям по ОСТ 25 1099-83 категория размещения 3
максимальное ускорение 0,5 g
Климатическое исполнение по ОСТ 25 1099-83 О3
Диапазон рабочих температур от минус 30 до +55 °С
Относительная влажность воздуха при 40 °С до 93%
Масса блока не болеее 0,3 кг
Габаритные размеры блока 156х107х39 мм
Время непрерывной работы блока круглосуточно
Средняя наработка блока на отказ в дежурном режиме работы 80000 ч
Вероятность безотказной работы за 1000 ч 0,98758
Средний срок службы блока 10 лет

Документация
