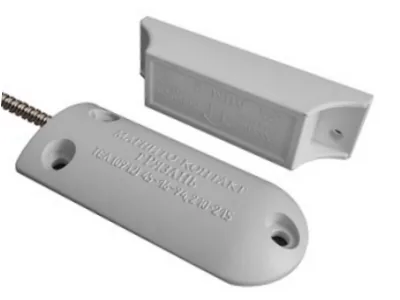

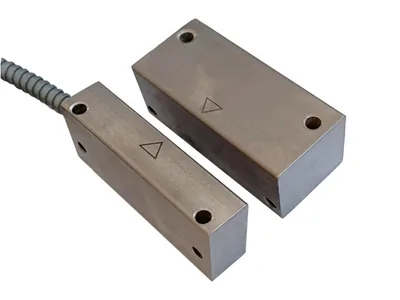

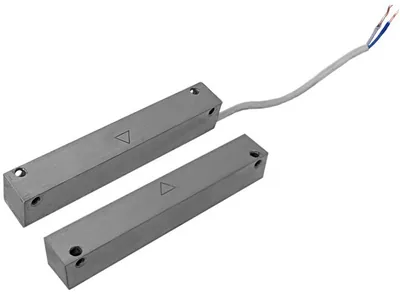

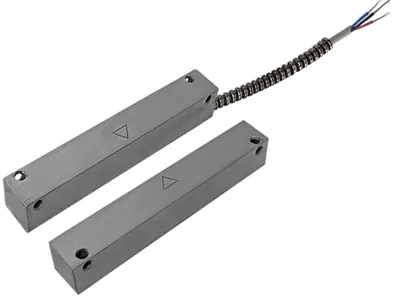

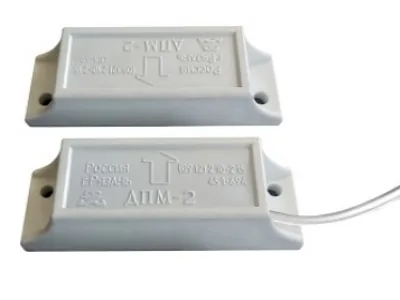

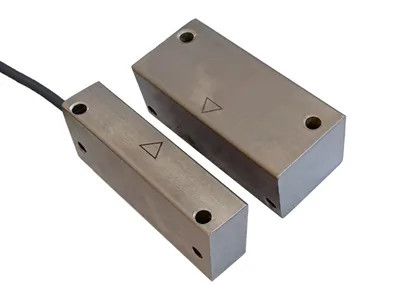

Магнито-Контакт ДПМ-2 — Извещатель охранный магнитоконтактный
Ценанет данных
Цен поставщиков на эту модель пока нет. Проверьте весь список оборудования сразу — поиск цен по спискам.
Документация
Технические характеристики
| Исп. 00, 01, 02, 03, 04, 05, 06, 07 | Технические условия ПАШК.425119.021 ТУ |
|---|---|
| Исп. 100, 102, 104, 105, 300, 302, 304, 305 | Технические условия ПАШК.425119.058 ТУ |
| Исп. 200, 202, 204, 205 | Технические условия ПАШК.425119.067 ТУ |
| Исполнение | Особенность конструкции |
| 00 | Без внутреннего разъема |
| 00R | Без внутреннего разъема Резистор R=3,9кОм |
| 01 | С внутренним разъемом |
| 01R | С внутренним разъемом Резистор R=3,9кОм |
| 01/1 | Винтовые клеммы |
| 01/2 | Клеммы экспрессмонтажа (Wago) |
| 02 | Без внутреннего разъема |
| 02R | Без внутреннего разъема Резистор R=3,9кОм |
| 03 | С внутренним разъемом |
| 03R | С внутренним разъемом Резистор R=3,9кОм |
| 03/1 | Винтовые клеммы |
| 03/2 | Клеммы экспрессмонтажа (Wago) |
| 04 | Без внутреннего разъема |
| 04R | Без внутреннего разъема |
| 05 | Без внутреннего разъема |
| 05R | Без внутреннего разъема Резистор R=3,9кОм |
| 06 | Напольный |
| 07 | Напольный |
| Исполнение изделия, торговое название | Тип применяемого геркона |
| 100, "МЕТАЛЛ" | Нормально разомкнутый |
| 102, "МЕТАЛЛ" | Переключающий |
| 104, "МЕТАЛЛ" | Нормально разомкнутый |
| 105, "МЕТАЛЛ" | Переключающий |
| 300, "МЕТАЛЛ" | Нормально разомкнутый |
| 302, "МЕТАЛЛ" | Переключающий |
| 304, "МЕТАЛЛ" | Нормально разомкнутый |
| 305, "МЕТАЛЛ" | Переключающий |
| 200, "НЕРЖАВЕЙКА" | Нормально разомкнутый |
| 202, "НЕРЖАВЕЙКА" | Переключающий |
| 204, "НЕРЖАВЕЙКА" | Нормально разомкнутый |
| 205, "НЕРЖАВЕЙКА" | Переключающий |
| Тип изделия | Расстояние между блоком геркона и блоком магнитов в замкнутом (переключенном) состоянии |
| исполнение 00У, 01У, 04У | 40 мм и менее |
| исполнение 02У, 03У, 05У | 35 мм и менее |
| исполнение 00, 00R, 01, 01R, 04, 04R, 06, 100, 104 | 30 мм и менее |
| исполнение 02, 02R, 03,03R, 05, 05R, 07, 102, 105 | 25 мм и менее |
| на магнитопроводящих поверхностях 200, 204 | 55 мм и менее |
| на магнитопроводящих поверхностях 202, 205 | 35 мм и менее |
| на не магнитопроводящих поверхностях 200, 204 | 75 мм и менее |
| на не магнитопроводящих поверхностях 202, 205 | 40 мм и менее |
| Коммутируемый ток | от 0,001 до 0,5 А |
| Коммутируемое напряжение (при максимальной коммутируемой мощности не более 10 Вт) | от 0,02 до 72 В |
| Габаритные размеры: исп. 00, 01, 02, 03, 04, 05 исп. 06, 07 исп. 100, 102, 104, 105 исп. 200, 202, 204, 205 | блок геркона 90х28х22; блок магнитов 90х28х22; блок геркона 90х39х10,4; блок магнитов 90х28х22; блок геркона 90х20х20; блок магнитов 90х20х20; блок геркона 90х40х20; блок магнитов 90х40х40. |
| Масса, не более исп. 100, 102, 104, 105 исп. 200, 202, 204, 205 | блок геркона - 0,065 кг; блок магнитов - 0,1 кг; блок геркона - 0,3 кг; блок магнитов - 0,65 кг |
| Диапазон температур | от минус 50°С до 50°С |
| Относительная влажность | 98% при 35°С |
| Сопротивление замкнутых контактов, не более | 0,5 Ом |
| Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных условиях при повышенной относительной влажности 98%( без конденсации влаги ) при 35°С | 5 МОм 200 кОм |
| Степень защиты оболочки датчика по ГОСТ14254: исп. 00, 01, 02, 03, 04, 05, 06, 07 исп. 100, 102, 104, 105, 200, 202, 204, 205 | IP55 IP68 |
| По устойчивости к механическим воздействиям (по ОСТ 25 1099-83) | категория О3 |
| По климатическим воздействиям (по ОСТ 25 1099-83): исп. 00, 01, 02, 03, 04, 05, 06, 07 исп. 100, 102, 104, 105, 200, 202, 204, 205 | категория размещения О2 категория размещения О1 |
Датчик ДПМ-2 для бесконтактного контроля положения и движения
Датчик ДПМ-2 предназначен для интеграции с системами автоматизации ворот, шлюзов, раздвижных дверей и подъемно-транспортных механизмов, где требуется надежное бесконтактное определение положения элементов конструкции. Устройство совместимо с электроприводами и контроллерами, обеспечивая точную передачу сигнала о состоянии объекта без механического износа.
Основное назначение датчика — контроль открытия/закрытия и фиксация крайних положений без необходимости в регулярном обслуживании. Благодаря герметичному исполнению и отсутствию подвижных частей, устройство исключает риск поломок от внешних воздействий. Согласно документации, датчик не требует ремонта в процессе эксплуатации, что упрощает его использование в условиях с ограниченным доступом или высокой запыленностью.
Регулярный осмотр (не реже одного раза в квартал) требуется только для проверки крепления блоков геркона и магнита, целостности кабеля и отсутствия механических деформаций. Такая конструкция делает датчик долговечным и устойчивым к вибрациям, что особенно важно для систем с частыми циклами открытия-закрытия.
