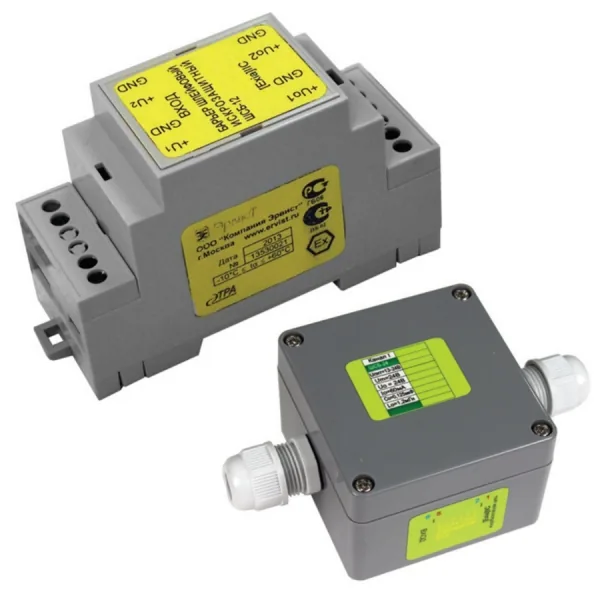

Эрвист ШСБ-12, ШСБ-24 — барьеры искрозащиты шлейфов сигнализации пассивные и активные
Производитель: Эрвист
Барьеры искрозащиты ШСБ-12 и ШСБ-24: надежная защита электрооборудования
Барьеры искрозащиты ШСБ-12 и ШСБ-24 предназначены для обеспечения взрывобезопасности электрических цепей во взрывоопасных зонах. Эти устройства используются в нефтегазовой, химической, горнодобывающей и других отраслях, где требуется защита от искрообразования. Барьеры устанавливаются между искробезопасными и искроопасными цепями, предотвращая распространение искр и взрывов.
Основные преимущества: ✅ Простота монтажа – крепление на DIN-рейку или на стену. ✅ Высокая степень защиты – корпус с защитой IP54 (IP42 для DIN-рейки). ✅ Широкий диапазон рабочих температур – от -40°C до +60°C. ✅ Надежность и долговечность – соответствие государственным стандартам.
Барьеры ШСБ-12 и ШСБ-24 — оптимальное решение для безопасной эксплуатации электрооборудования в опасных средах.
Технические характеристики
| Маркировка взрывозащиты | [Ex ia Ga] IIC /[Ex ia Ma] I |
|---|---|
| Проходное сопротивление Rпр, Ом | 63±5% (ШСБ-12), 410±6% (ШСБ-24) |
| Максимальное рабочее напряжение, В | 13 (ШСБ-12), 24 (ШСБ-24) |
| Максимальное входное переменное напряжение (Um), В | 250 |
| Максимальное выходное напряжение барьера (Uo), В | 18,7 (ШСБ-12), 30,8 (ШСБ-24) |
| Максимальный выходной ток барьера (Io), мА | 370 (ШСБ-12), 94 (ШСБ-24) |
| Максимальная внешняя ёмкость (Со), мкФ | 0,14 (ШСБ-12), 0,06 (ШСБ-24) |
| Максимальная внешняя индуктивность (Lo), мкГн | 12 |
| Степень защиты оболочкой | IP54 |
| Температурный диапазон эксплуатации | от минус 20°С до +60°С |
| Относительная влажность при эксплуатации | до 95% при t°=40°C |
| Степень защиты корпуса для настенной установки | IP54 |
| Степень защиты корпуса для установки на DIN-рейки | IP42 |
| Класс жёсткости электромагнитной обстановки | II класс |
