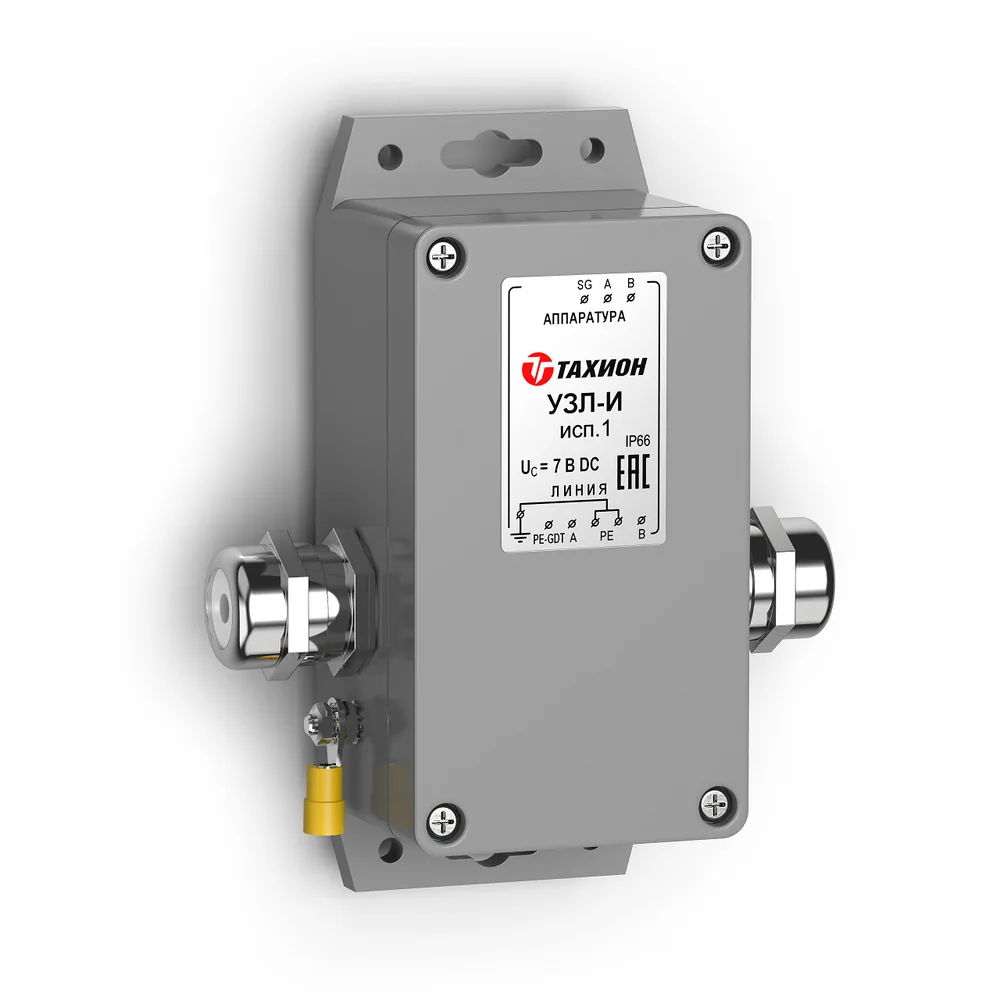

Устройство защиты портов интерфейса RS-485 УЗЛ-И исп.1

Производитель: Тахион

Технические характеристики

Номинальное рабочее напряжение U N	5 В DC
Макс. длительное рабочее напряжение U С	7 В DC
Номинальный рабочий ток I N	100 мА
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля	2 / 2 кА
Суммарный импульсный ток (8/20 мкс)	4 кА
С2 Уровень напряжения защиты U P при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT)	15 В 15 В 600 В
Время срабатывания t A , не более Линия-линия / линия-земля	10 нс / 100 нс
Вносимое сопротивление на цепь, не более	4,7 Ом
Скорость передачи данных, не более	1 Мбит / сек
Диапазон рабочих температур	– 55°С … +85°С
Габаритные размеры, см	105х145х55 мм
Масса с упаковкой, не более	300 г
Кабельный ввод	PG11, Ø кабеля 6 ÷ 10 мм (2 шт.)
Сечение заземляющего провода, не более	2,5 мм 2
Категория испытаний по МЭК 61643-21	С2
